Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

AR68.30-D-1208TSR

Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

02.08.2019

Typ

907.6/7

Typ

907.843/855

Odkazy na změny

15.07.2019

Přepracování pracovní metody.

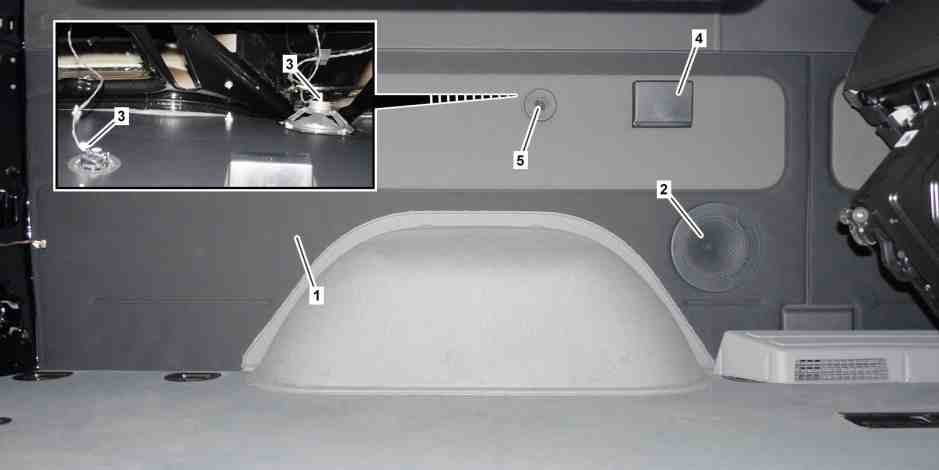

Znázorněno u typu 907.7 s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu)

1

Zadní obložení boční stěny

3

Elektrický konektorový spoj

5

Vysokotónový reproduktor

2

2pásmový reproduktor

4

Odkládací přihrádka

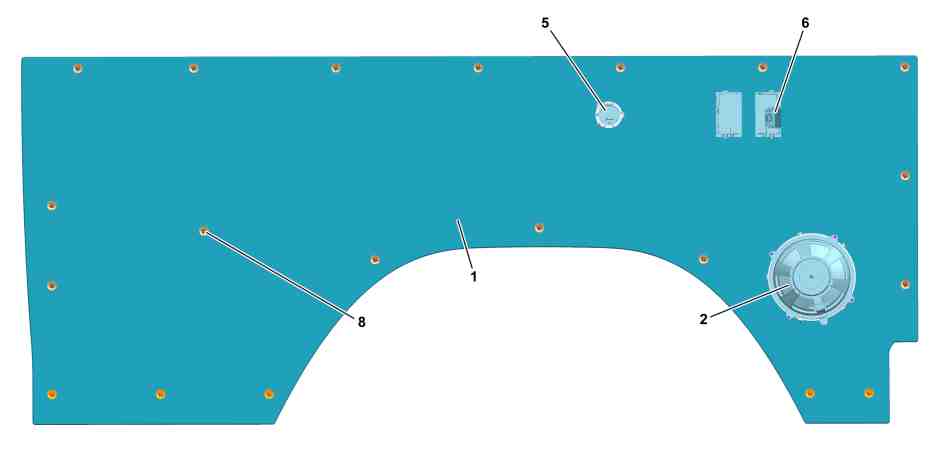

Znázorněno u typu 907.7 s kódem EL9 (systém 2pásmových reproduktorů vpředu a vzadu) a s kódem V21 (luxusní vnitřní obložení)

1

Zadní obložení boční stěny

6

Přípojka USB

2

2pásmový reproduktor

8

Upevňovací spony (20 kusů)

5

Vysokotónový reproduktor

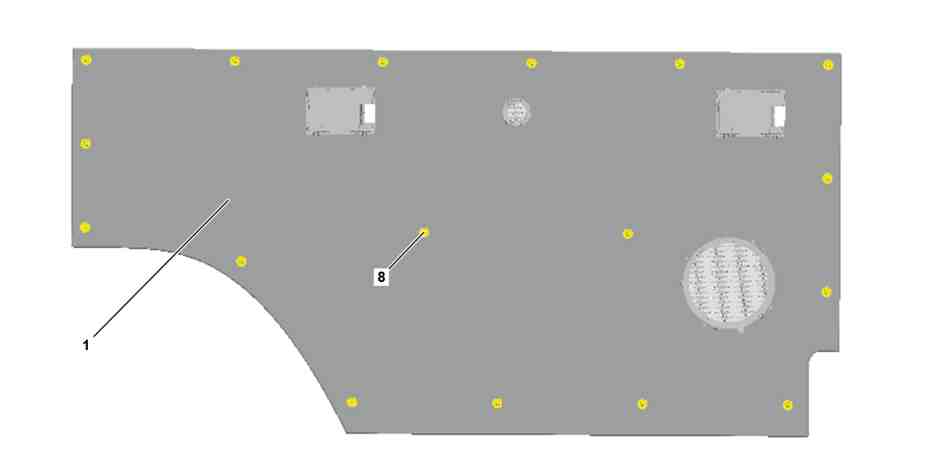

Znázorněno u typu 907.8

1

Zadní obložení boční stěny

8

Upevňovací spony (17 kusů)

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

 

Demontáž, montáž

1

Demontovat lavicové sedadlo pro cestující.

Typ 907.843/855

AR91.21-A-4425TSL

2

Demontovat levé, resp. pravé obložení D-sloupku.

AR68.30-D-4497TSR

3

Vycvaknout zadní obložení boční stěny (1) z upevňovacích spon (8) a sejmout z boční stěny až do zpřístupnění elektrických konektorových spojů (3).

 Počet elektrických konektorových spojů (3) se liší podle výbavy vozidla.

 Dlouhý klín

*115589035900

 Vytahovací hák

*655589076300

4

Odblokovat a odpojit elektrické konektorové spoje (3).

 Počet elektrických konektorových spojů (3) se liší podle výbavy vozidla.

5

Sejmout zadní obložení boční stěny (1) z boční stěny.



Zkontrolovat

6

Zkontrolovat upevňovací spony (8) ohledně poškození.

Při poškození upevňovací spony (8)



Vyměnit upevňovací sponu (8).

7

Montáž se provádí v obráceném pořadí.



Zkontrolovat

8

Provést funkční kontrolu všech integrovaných součástí v zadním obložení boční stěny (1).
