Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

Typ ar · téma 68.30 · verze 0100 · 2019-06-21

Platí pro: Typ 907.857

Zařazení

Funkční skupina 3 Nástavba › 68 Vnitřní výbava › 68.30 Obložení, ozdobný rámeček — Řada 907 (modely 857)

EinPAS 37 Vnitřní výbava › 37.45 Obložení › 37.45.33 Obložení boční stěny — Řada 907 (modely 857)

AR68.30-A-1208TSL

Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

13.06.2019

Typ

907.857

Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

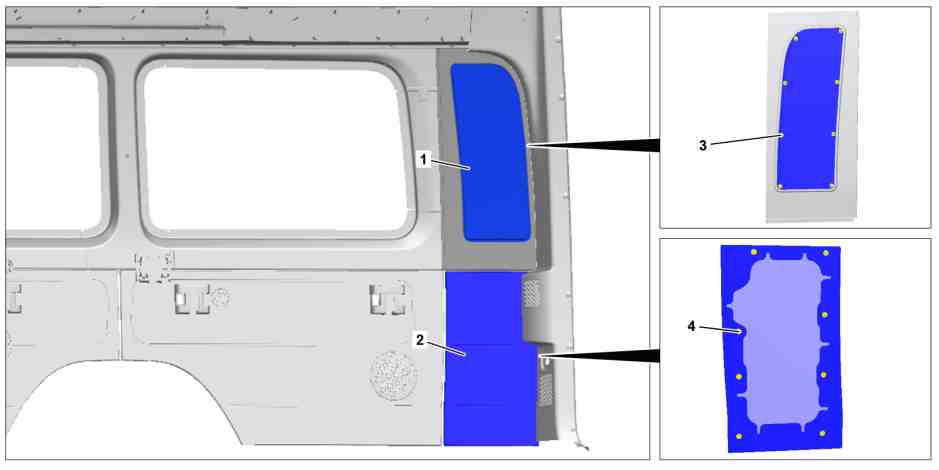

A68.30-A008-79

1

Zadní horní obložení boční stěny

3

Upevňovací spony (8 kusů)

2

Zadní spodní obložení boční stěny

4

Upevňovací spony (8 kusů)

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Zadní spodní obložení boční stěny (2)

1

Demontovat obložení D-sloupku vlevo, resp. vpravo.

AR68.30-D-4497TSR

2

Vycvaknout zadní spodní obložení boční stěny (2) z upevňovacích spon (4) a sejmout z boční stěny.

Dlouhý klín

*115589035900

Zkontrolovat

3

Zkontrolovat upevňovací spony (4).

Při poškození upevňovacích spon (4)

Vyměnit poškozené upevňovací spony (4).

4

Montáž se provádí v obráceném pořadí

Zadní horní obložení boční stěny (1)

5

Vycvaknout zadní horní obložení boční stěny (1) z upevňovacích spon (3) a sejmout z boční stěny.

Dlouhý klín

*115589035900

Zkontrolovat

6

Zkontrolovat upevňovací spony (3).

Při poškozených upevňovacích sponách (3)

Vyměnit poškozené upevňovací spony (3).

7

Montáž se provádí v obráceném pořadí

Demontáž, montáž obložení boční stěny v prostoru pro cestující vzadu

115 589 03 59 00

Dlouhý klín
