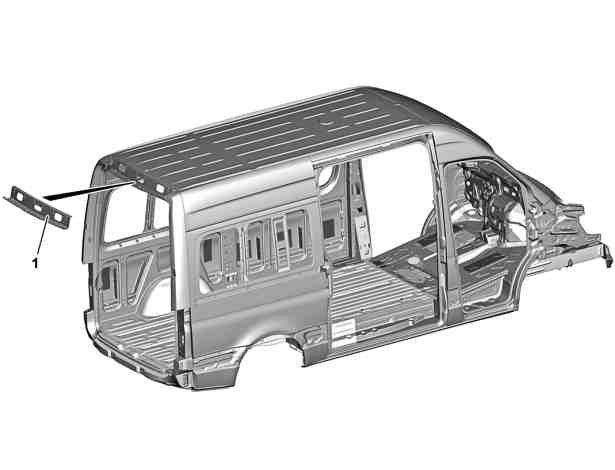

Znázorněno u typu 907.733 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) |
1 | Zadní střešní rám |
D65.20-0023-06
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.Typ 910.6 s motorem 780.703 | |
Nebezpečí | Nebezpečí ohrožení života pádem ze střechy vozidla. Nebezpečí poranění druhých osob padajícími předměty při pracích v oblasti střechy | ||
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky | Typ 910.6 s motorem 780.703 | |
Upozornění na věcné škody | Všeobecné pokyny k opravě karoserie | ||
| Demontovat | ||
1 | Demontovat všechny montované díly v oblasti místa opravy. | ||
2 | Zakrýt montované díly, které zůstávají ve vozidle, ochrannými svařovacími plachtami. | Běžné přístroje/nástroje | |
3 | Demontovat zadní díl opláštění střechy. | ||
4 | Demontovat zadní střešní rám (1). | ||
Běžné přístroje/nástroje | |||
1K barva s vysokým obsahem zinku | |||
5 | Připravit zadní střešní rám (1) k montáži. | ||
Běžné přístroje/nástroje | |||
1K barva s vysokým obsahem zinku | |||
| Montáž | ||
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
6 | Namontovat zadní střešní rám (1). | ||
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
| 000 588 01 84 00 Svařovací přístroj | ||
| 000 588 02 84 00 Svařovací přístroj | ||
Běžné přístroje/nástroje | |||
1K barva s vysokým obsahem zinku | |||
7 | Namontovat zadní díl opláštění střechy. | ||
8 | Odstranit ochranné svařovací plachty. | Běžné přístroje/nástroje | |
9 | Namontovat montované díly v oblasti místa opravy. |
Odkazované dokumenty
- ah0000n000501a Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování
- ah0000z030001a Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky
- ah6000n000101a Všeobecné pokyny k opravě karoserie
- ar6510d5760ts Demontáž, montáž opláštění střechy, zadní díl
- ar6520d100801ts Demontáž zadního střešního rámu
- ar6520d100802ts Příprava zadního střešního rámu k montáži
- ar6520d100803ts Montáž zadního střešního rámu
- as0000z000701a Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování.
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as0000z003501a Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)
- as6500z000201a Nebezpečí ohrožení života pádem ze střechy vozidla. Nebezpečí poranění druhých osob padajícími předměty při pracích v oblasti střechy
- ws6000p0021k
- ws6000p0022k
