Demontáž zadního střešního rámu

Typ ar · téma 65.20 · verze 0100 · 2018-10-02

Platí pro: Typ 907.6/7, 910.6

Zařazení

Funkční skupina 3 Nástavba › 65 Střecha › 65.20 Střešní rám — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

EinPAS 35 Karoserie/rám/montované díly › 35.39 Střecha › 35.39.30 Opláštění střechy/střešní rám — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

AR65.20-D-1008-01TS

Demontáž zadního střešního rámu

Nebezpečí

Nebezpečí ohrožení života pádem ze střechy vozidla. Nebezpečí poranění druhých osob padajícími předměty při pracích v oblasti střechy

AS65.00-Z-0002-01A

Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

907.6/7, 910.6

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

Následující pracovní kroky jsou znázorněny u typu 907.733 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení).

Demontáž zadního střešního rámu

1

Odkrýt bodové svary u zadního střešního rámu (1) (oblast A, B, C, D, E a F).



2

Ofrézovat bodové svary u zadního střešního rámu (1) (oblast A, B, C, D, E a F).



3

Sejmout poškozený střešní rám vzadu (1).


D65.20-0024-06

Demontáž zadního střešního rámu

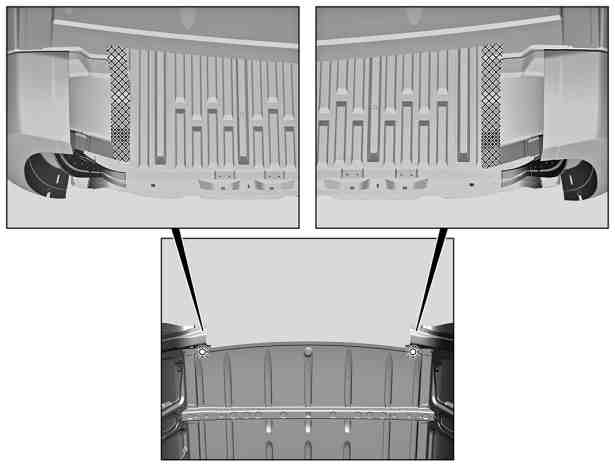

4

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.


Oboustranně hladce zbrousit bodové příruby.



5

Hladce zbrousit čtverečkované oblasti kolem otvorů.



6

Odstranit piliny z broušení a frézování.



7

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D65.20-0025-06
