Kontrolní a seřizovací hodnoty rozměrů spár |
Číslo | Název | Typ 907.6/7/8, 910 | |||
BE60.00-N-1006-01TS | Rozměry spár koncového světla | Koncová svítilna vůči D-sloupku | Rozměr „FA“ | mm | 2,0 (1) |
Koncové světlo vůči závěsu dveří zadní stěny | Rozměr „FB“ | mm | 4,7 (1,5) | ||
Koncová svítilna vůči rohu nárazníku | Rozměr „FC“ | mm | 1,9 (1,5) | ||
Viz obrázek | |||||
Kontrolní a seřizovací hodnoty rozměrů spár |
Číslo | Název | Typ 907.6/7/8, 910 | |||
BE60.00-N-1007-01TS | Rozměry spár dveří zadní stěny | Dveře zadní stěny vůči D-sloupku | Rozměr „GA“ | mm | 5,5 (1) |
Dveře zadní stěny vůči koncové svítilně | Rozměr „GB“ | mm | 5,5 (1,5) | ||
Dveře zadní stěny vlevo vůči dveřím zadní stěny vpravo | Rozměr „GC“ | mm | 6,0 (1) | ||
Dveře zadní stěny vůči nárazníku dole | Rozměr „GD“ | mm | 10 (1,5) | ||
Zadní okna vůči sobě | Rozměr „GE“ | mm | 6,3 (1) | ||
Viz obrázek | |||||
129 589 03 21 00
Spárová měrka
Zjistit další informace z nadřazeného dokumentu zákaznického servisu.
Dodržovat bezpečnostní pokyny z nadřazeného dokumentu zákaznického servisu.
Následující pracovní kroky jsou znázorněny u typu 907.633 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) na pravé straně vozidla, přičemž je nutné jejich analogické provedení při poškození na levé straně.
1 | Namontovat, nalícovat a zafixovat vnější díl (1), vnitřní díl (2) a spodní díl (3). |
Běžně dostupné přístroje/nářadí |
2 | Stehově přivařit vnější díl (1), vnitřní díl (2) a spodní díl (3) (oblasti A a B). |
3 | Sejmout sestehovaný vnější díl (1), vnitřní díl (2) a spodní díl (3). |
D64.30-1247-06
4 | Vnější díl (1), vnitřní díl (2) a spodní díl (3) (oblasti C a D). |
5 | Vnější díl (1) (oblasti E a F). |
Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout. |
Vnější díl (1), vnitřní díl (2) a spodní díl (3) společně tvoří kompletní horní díl rohového opláštění sloupku (4). |
6 | Hladce zbrousit svarové spoje v ochranné atmosféře (oblasti E a F). |
Běžně dostupné přístroje/nářadí |
7 | Očistit svarové spoje. |
Běžně dostupné přístroje/nářadí |
8 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
9 | Nanést zinkovou barvu na vnitřní strany bodových přírub (oblasti C a D) a svarové spoje v ochranné atmosféře (oblasti E a F). |
D64.30-1248-12
10 | Namontovat a nalícovat kompletní horní díl vnějšího plechu rohového sloupku (4), závěs, dveře zadní stěny, těsnicí rám a zadní osvětlovací jednotku. |
11 | Zkontrolovat rozměry spár spárovou měrkou a seřídit. |
12 | Zafixovat kompletní horní díl vnějšího plechu rohového sloupku (4). |
Běžně dostupné přístroje/nářadí |
13 | Demontovat závěs, dveře zadní stěny, těsnicí rám a zadní osvětlovací jednotku. |

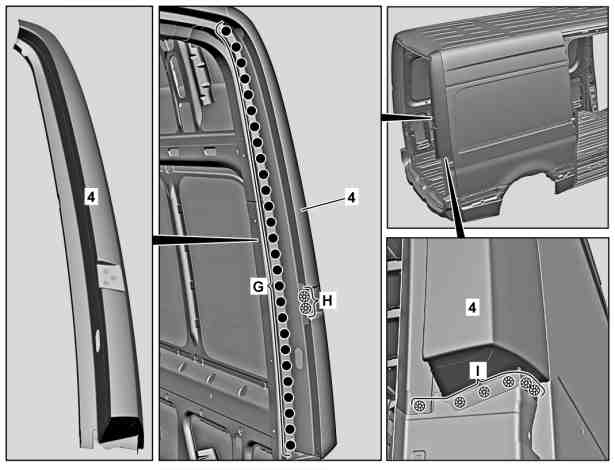

14 | Kompletní horní díl vnějšího plechu rohového sloupku (4) (oblast G). |
15 | Kompletní horní díl vnějšího plechu rohového sloupku (4) (oblasti H a I). |
16 | Hladce zbrousit bodové svary v ochranné atmosféře (oblasti H a I). |
Běžně dostupné přístroje/nářadí |
17 | Očistit svarové spoje. |
Běžně dostupné přístroje/nářadí |
18 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
D64.30-1249-06

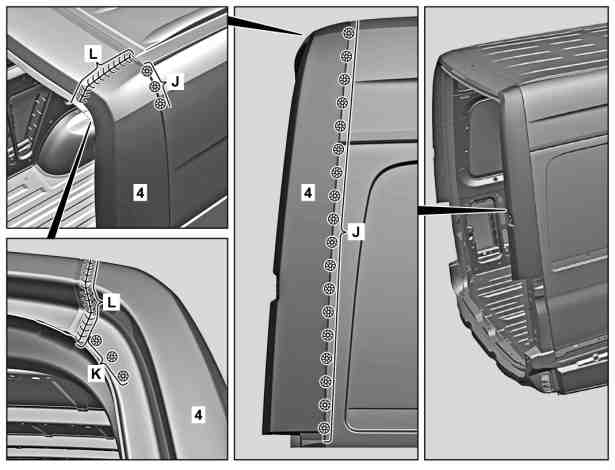

19 | Kompletní horní díl vnějšího plechu rohového sloupku (4) (oblasti J a K). |
20 | Kompletní horní díl vnějšího plechu rohového sloupku (4) (oblast L). |
Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout. |
21 | Hladce zbrousit bodové svary v ochranné atmosféře (oblasti K a J) a svarový spoj v ochranné atmosféře (oblast L). |
Běžně dostupné přístroje/nářadí |
22 | Očistit svarové spoje. |
Běžně dostupné přístroje/nářadí |
23 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
D64.30-1250-06
