Oddělit spodní díl vnějšího opláštění krajního sloupku

AR64.30-D-5705-05TS

Oddělit spodní díl vnějšího opláštění krajního sloupku

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

907.6/7, 910.6

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

1

Odkrýt svarový spoj a rozpojovací místa u spodního dílu vnějšího plechu rohového sloupku (1) (oblasti A, C a C1).

2

Vyznačit rozpojovací čáry u spodního dílu vnějšího plechu rohového sloupku (1) (oblasti A, C a C1).

3

Oddělit spodní díl vnější plech rohového sloupku (1) v rozpojovacích místech (oblasti A, C a C1).

a

Rozměr (cca 100 mm)

b

Rozměr (cca 15 mm)

4

Odkrýt bodové svary u spodního dílu vnějšího plechu rohového sloupku (1) (oblasti D, E, E1, F, F1, F2, G a H).

5

Ofrézovat bodové svary u spodního dílu vnějšího plechu rohového sloupku (1) (oblasti D, E, E1, F, F1, F2, G a H).

 Ofrézovat bodové svary skrze 2 tloušťky plechu (oblast E1, F2 ).

 Ofrézovat bodové svary na spodní straně bodové příruby (oblast F).

 Ofrézovat bodové svary na horní straně bodové příruby (oblast F2).

6

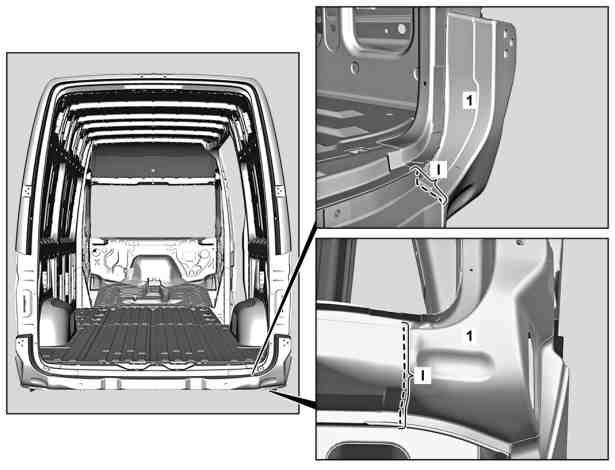

Odkrýt svarový spoj u spodního dílu vnějšího plechu rohového sloupku (1) (oblast I).

7

Oddělit svarový spoj u spodního dílu vnějšího plechu rohového sloupku (1) (oblast I).

8

Sejmout poškozený spodní díl vnějšího plechu rohového sloupku (1).

9

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.

 Oboustranně hladce zbrousit bodové příruby.

10

Hladce zbrousit čtverečkované oblasti kolem otvorů (oblasti U, U1).

11

Odstranit piliny z broušení a frézování.

12

Nanést zinkovou barvu na vnitřní strany bodových přírub.
