Oddělení vnějšího dílu středního dílu zádě

Typ ar · téma 64.20 · verze 0100 · 2018-09-18

Platí pro: Typ 907.6/7, 910.6

Zařazení

Funkční skupina 3 Nástavba › 64 Zadní stěna a záď › 64.20 Záď — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

EinPAS 35 Karoserie/rám/montované díly › 35.31 Zadní stěna/záď vozidla › 35.31.30 Zadní stěna/záď vozidla — Řada 907 (modely 6**, 7**) · Řada 910 (modely 6**)

AR64.20-D-1000-01TS

Oddělení vnějšího dílu středního dílu zádě

Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

907.6/7, 910.6

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

Následující pracovní kroky jsou znázorněny u typu 907.733 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení).

Oddělení vnějšího dílu středního dílu zádě

1

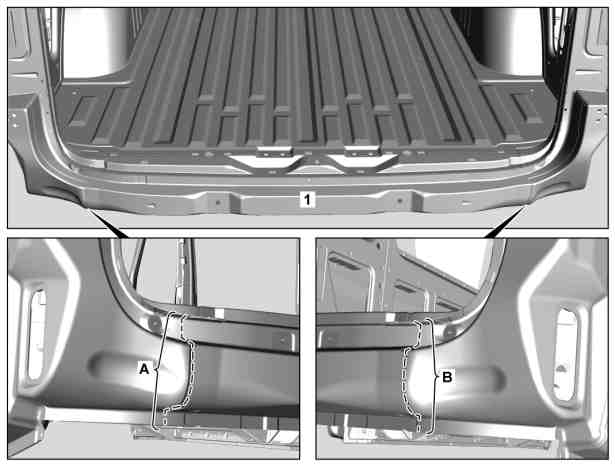

Odkrýt svarové spoje u vnější části středního dílu zádě (1) (oblast A a B).



2

Oddělit svarové spoje u vnější části středního dílu zádě (1) (oblast A a B).


D64.20-0089-06

Oddělení vnějšího dílu středního dílu zádě

D64.20-0090-08

3

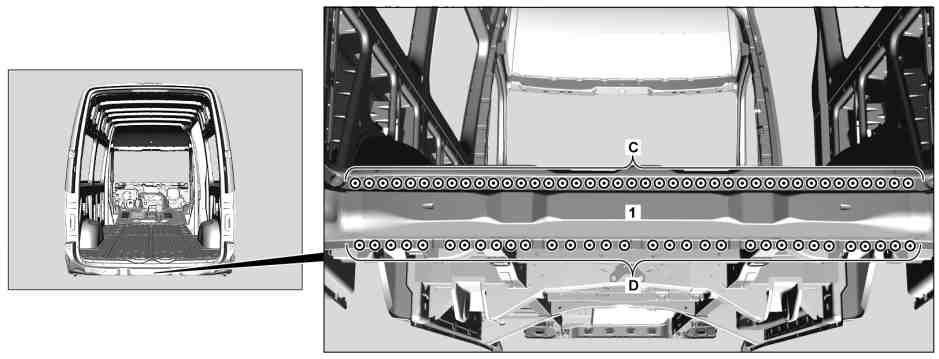

Odkrýt bodové svary u vnější části středního dílu zádě (1) (oblast C a D).

4

Ofrézovat bodové svary u vnější části středního dílu zádě (1) (oblast C a D).

5

Sejmout poškozený vnější díl středního dílu zádě (1).

Oddělení vnějšího dílu středního dílu zádě

6

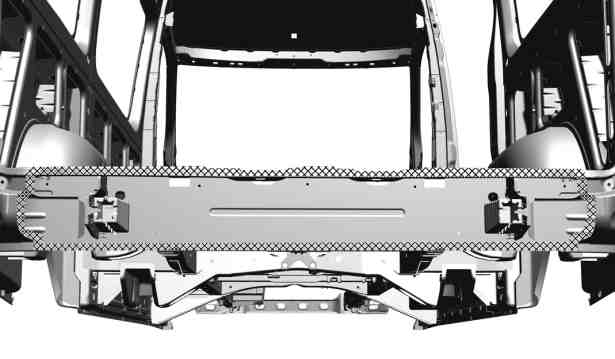

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.


Oboustranně hladce zbrousit bodové příruby.



7

Odstranit piliny z broušení a frézování.



8

Nanést zinkovou barvu na vnitřní strany bodových přírub.


D64.20-0084-05
