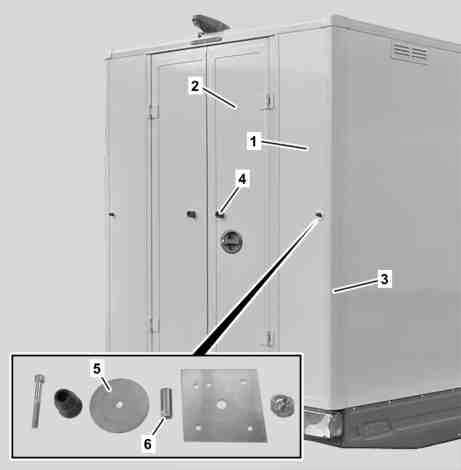

1 | Zadní stěna |
2 | Dveře zadní stěny |
3 | Zadní rohový sloupek |
4 | Upínka |
5 | Podložka |
6 | Pouzdro |
D64.10-1249-12
| Demontovat | ||
Varování | Nebezpečí otravy při vdechnutí výparů nebo při požití lepidla. Nebezpečí poranění při kontaktu lepidla s kůží a očima | Používat ochranu dýchacích cest, ochranné rukavice a ochranné brýle. Plnit lepidlo pouze do vhodných a příslušně označených nádob. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Nebezpečí | Nebezpečí výbuchu působením brusného prachu. Nebezpečí poranění podrážděním dýchacích cest při vdechnutí nebo při kontaktu pokožky a očí se skleněnými vlákny | Odsávat vznikající prach z broušení schváleným vysavačem přes přípojku pro odsávací zařízení. Používat respirátor s filtrem na jemný prach, ochranné rukavice a ochranné brýle. | |
Varování | Nebezpečí poranění sklouznutím při upnutí nože do univerzálního řezáku a úlomky při vyřezávání přilepených součástí | Používat ochranné rukavice a ochranné brýle. | |
Upozornění na věcné škody | Pokyny k lepení | ||
Všeobecná upozornění k nýtování | |||
1 | Demontovat zadní rohový sloupek (3) | ||
2 | Demontovat zadní stěnu (1) | ||
3 | Oddělit podložku (5) od zadní stěny (1) | ||
4 | Vytlačit pouzdro (6) ze zadní stěny (1) | ||
| Montáž | ||
5 | Zadní stěnu (1) připravit k montáži | ||
Čistič Körasolv WL; 1 l | |||
Základní nátěr Körabond HG 81, 1 l | |||
Těsnicí lepidlo Körapop 225, bílé; 600 ml | |||
6 | Namontovat zadní stěnu (1) | ||
Čistič Körasolv WL; 1 l | |||
Těsnicí lepidlo Körapop 235, žluté; 310 ml | |||
7 | Upínky (4) zadních dveří (2) potřít tukem a zatlačit proti zadní stěně (1) | ||
8 | Vyvrtat otvor pro pouzdro (6) ve středu přenášeného okruhu v zadní stěně (1) | ||
9 | Odstranit zbylé lepidlo z pouzdra (6) a podložky (5) | Smí zůstat maximálně 0,2 mm starého lepidla. | |
10 | Očistit pouzdro (6) a nanést základní nátěr | Čistič Körasolv WL; 1 l | |
Základní nátěr Körabond HG 81, 1 l | |||
11 | Nanést těsnicí lepidlo zvenčí na pouzdro (6) | Těsnicí lepidlo Körapop 225, bílé; 600 ml | |
12 | Nasunout pouzdro (6) natěsno do zadní stěny (1) | ||
13 | Očistit oblast lepení podložky (5) i zadní stěny (1) a nanést základní nátěr | Čistič Körasolv WL; 1 l | |
Základní nátěr Körabond HG 81, 1 l | |||
14 | Nanést těsnicí lepidlo na podložku (5) | Těsnicí lepidlo Körapop 235, žluté; 310 ml | |
15 | Napolohovat podložku (5) na zadní stěnu a zafixovat pomocí lepicí pásky | ||
16 | Odstranit viditelné zbytky lepidla | Čistič Körasolv WL; 1 l | |
17 | Namontovat zadní rohový sloupek (3) |
Opravárenské prostředky |
Číslo | Označení | Objednací číslo |
BR00.45-Z-1054-07A | Základní nátěr Körabond HG 81, 1 l | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1071-04A | Čistič Körasolv WL; 1 l | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1098-01A | Těsnicí lepidlo Körapop 225, bílé; 600 ml | Saxas Nutzfahrzeuge Werdau AG |
BR00.45-Z-1103-01A | Těsnicí lepidlo Körapop 235, žluté; 310 ml | Saxas Nutzfahrzeuge Werdau AG |
Odkazované dokumenty
- ah6000p000301n Všeobecná upozornění k nýtování
- ah6310n900001d Pokyny k lepení
- ar6320d9090b Demontáž, montáž zadního rohového sloupku
- ar6410d905001b Demontáž zadní stěny
- ar6410d905002b Příprava zadní stěny k montáži
- ar6410d905003b Montáž zadní stěny
- as0000z001601a Nebezpečí otravy při vdechnutí výparů nebo při požití lepidla. Nebezpečí poranění při kontaktu lepidla s kůží a očima
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as6000z000201a Nebezpečí výbuchu působením brusného prachu. Nebezpečí poranění podrážděním dýchacích cest při vdechnutí nebo při kontaktu pokožky a očí se skleněnými vlákny
- as6500z000301a Nebezpečí poranění sklouznutím při upnutí nože do univerzálního řezáku a úlomky při vyřezávání přilepených součástí
