Namontovat boční středový podélník

Typ ar · téma 63.30 · verze 0100 · 2018-09-26

Platí pro: Typ 910.6

Zařazení

Funkční skupina 3 Nástavba › 63 Boční stěna › 63.30 Vnější podélník — Řada 910 (modely 6**)

EinPAS 35 Karoserie/rám/montované díly › 35.34 Boční stěna › 35.34.41 Nosič/montáž kol — Řada 910 (modely 6**)

AR63.30-D-0846-03TSF

Namontovat boční středový podélník

000 588 01 84 00 Svařovací přístroj

WS60.00-P-0021K

000 588 02 84 00 Svařovací přístroj

WS60.00-P-0022K

Typ

910.6

Zjistit další informace z nadřazeného dokumentu zákaznického servisu.

Dodržovat bezpečnostní pokyny z nadřazeného dokumentu zákaznického servisu.

Následující pracovní kroky jsou znázorněny u typu 910.633 na levé straně vozidla, přičemž je nutné jejich analogické provedení u vozidel s poškozením na pravé straně vozidla.

Namontovat boční středový podélník

1

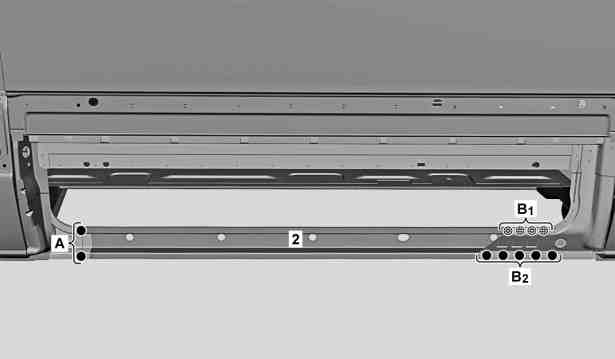

Namontovat, nalícovat a zafixovat práh (2).


Běžně dostupné přístroje/nářadí
Kleština (standardní)



2

Práh (2) (oblast B2).



3

Práh (2) (oblast B1).



4

Očistit svarové spoje (oblast B1).


Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač



5

Odstranit piliny z broušení.


D63.30-A010-05

Namontovat boční středový podélník

D63.30-A011-09

6

Namontovat, nalícovat a zafixovat boční práh uprostřed (1).

Běžně dostupné přístroje/nářadí
Kleština (standardní)

7

Práh (2) (oblasti C1, C3) a boční práh uprostřed (1) (oblast C2) .

8

Boční práh uprostřed (1) (oblast E) a práh (2) (oblasti D1 a F) .

9

Typ 910.621/631/641
Boční práh uprostřed (1) (oblast D2).

10

Očistit svarové spoje (oblasti D1, E a F).

Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

11

Typ 910.621/631/641
Očistit svarové spoje (oblast D2).

Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

12

Odstranit piliny z broušení.

Namontovat boční středový podélník

D63.30-A013-09

13

Namontovat, nalícovat a zafixovat práh (3).

Běžně dostupné přístroje/nářadí
Kleština (standardní)

14

Boční práh uprostřed (1) (oblast G) a práh (3) (oblast I) .

15

Práh (3) (oblast H).

16

Očistit svarové spoje (oblast H).

Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

Namontovat boční středový podélník

17

Namontovat, nalícovat a zafixovat podlahu vozidla (4).


Běžně dostupné přístroje/nářadí
Kleština (standardní)



18

Podlaha vozidla (4) (oblasti L1, L2, M, N a O).



19

Typ 910.6 (kromě 910.621/631/641)
Podlaha vozidla (4) (oblast L3).


Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout.
Díky tomu dojde k omezením tepelné deformace.



20

Podlaha vozidla (4) (oblast P).



21

Hladce zbrousit děrové svary v ochranné atmosféře (oblasti L1, L2, M, N a O) a svar (oblast P) u podlahy vozidla (4).


Běžně dostupné přístroje/nářadí
Úhlová bruska



22

Typ 910.6 (kromě 910.621/631/641)
Hladce zbrousit děrové svary v ochranné atmosféře (oblast L3).


Běžně dostupné přístroje/nářadí
Úhlová bruska



23

Odstranit piliny z broušení.


Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač


D63.30-A012-06
