P63.20-7915-09
1 Vyznačit rozpojovací místa u vnějšího plechu A-sloupku (1) (oblast A a A1).
Převzít rozpojovací místa z vozidla.
2 Oddělit vnější plech A-sloupku (1) v rozpojovacích místech (oblasti A a A1).
3 Sejmout poškozenou část vnějšího plechu A-sloupku (1).
4 Hladce zbrousit připojovací plochy u vnějšího plechu A-sloupku (1) ve čtverečkovaných oblastech.
Bodové příruby oboustranně zbrousit do lesku.
5 Natřít vnitřní strany bodových přírub u vnějšího plechu A-sloupku (1) nátěrovou barvou s vysokým obsahem zinku.
Kvůli zamezení problémům s přilnavostí nesmí být lepicí plochy natřeny nátěrovou barvou s vysokým obsahem zinku (oblasti B, C, D a D1).
Dbát na přípravu lepicích ploch (oblasti B, C, D a D1).
P63.20-7919-08

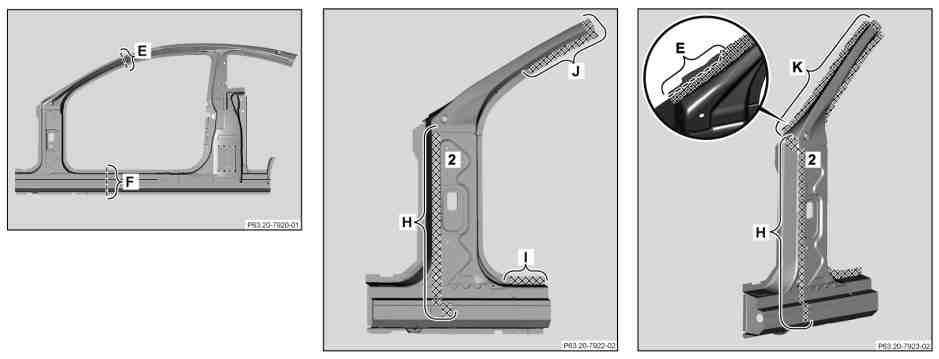

6 Vyznačit rozpojovací místa u vnějšího dílu A-sloupku (2) (oblasti E, E1 a F).
Převzít rozpojovací místa z vozidla.
Při výměně vnitřního A-sloupku není nutná oblast (E1), protože se spoj vytvoří podle metody opravy vnitřního A-sloupku.
7 Oddělit vnější díl A-sloupku (2) v rozpojovacích místech
(oblasti E, E1 a F).
8 Sejmout vnitřní díly z vnějšího dílu A-sloupku (2).
9 Hladce zbrousit připojovací plochy u vnějšího dílu A-sloupku (2) ve čtverečkovaných oblastech.
Bodové příruby oboustranně zbrousit do lesku.
10 Natřít vnitřní strany bodových přírub u vnějšího dílu A-sloupku (2) nátěrovou barvou s vysokým obsahem zinku.
Kvůli zamezení problémům s přilnavostí nesmí být lepicí plochy natřeny nátěrovou barvou s vysokým obsahem zinku (oblasti H, I, J, K a L). Lepicí plochy v oblastech H, I, J a K zahrnují připojovací plochu mezi vnějším plechem A-sloupku (1) a vnějším dílem A-sloupku (2).
Dbát na přípravu lepicích ploch (oblasti H, I, J, K a L).
P63.30-2842-04
Pracovní kroky 11 - 15 provést pouze u typu 204.377 s kódem (P98) Black Series.
11 Odfrézovat bodové svary vnějšího dílu A-sloupku (2) (oblast M) a sejmout kryt (3).
12 Vyznačit rozpojovací místo (rozměr a) vnějšího dílu A-sloupku (2) a oddělit.
13 Bodové příruby (část N) oboustranně zbrousit do lesku.
Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
Rozměr:
a Cca 20 mm
14 Kryt (4) nalícovat a upevnit.
15 Kryt (4) (oblast N).
