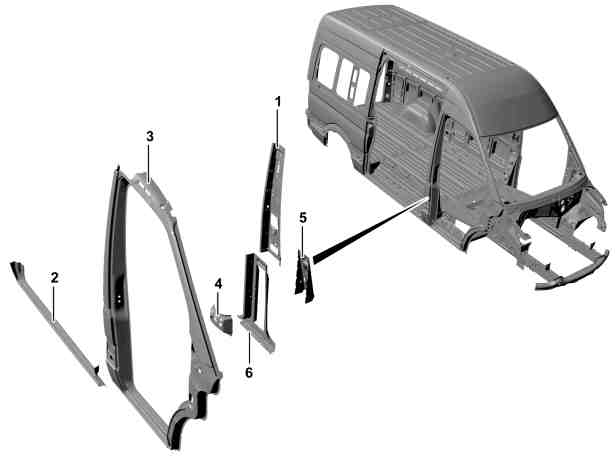

Znázorněno u typu 906.633 s kódem (T16) posuvné dveře vpravo, s kódem (D03) střecha a dveře zadní stěny ve vysokém provedení |
1 | Vnitřní B-sloupek nahoře |
2 | Vnější plech podélníku |
3 | Vnější plech B-sloupku |
4 | Vyztužení |
5 | Podpěra |
6 | Vnitřní B-sloupek dole |
D63.20-1449-06
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
Upozornění na věcné škody | Všeobecné pokyny k opravě karoserie | ||
| Demontovat | ||
1 | Demontovat montované díly v oblasti místa opravy | ||
2 | Zakrýt všechny montované díly, které zůstávají ve vozidle, žáruvzdornými ochrannými svařovacími plachtami | ||
3 | Demontovat vnitřní díl B-sloupku | ||
Nátěrová barva s vysokým obsahem zinku na bodové svařování | |||
4 | Připravit vnitřní B-sloupek nahoře (1), vnější plech podélníku (2), vnější plech B-sloupku (3), vyztužení (4), podpěru (5) a vnitřní B-sloupek dole (6) k montáži | ||
Nátěrová barva s vysokým obsahem zinku na bodové svařování | |||
| Montáž | ||
5 | Namontovat vnitřní B-sloupek nahoře (1), vnější plech podélníku (2), vnější plech B-sloupku (3), vyztužení (4), podpěru (5) a vnitřní B-sloupek dole (6) | ||
Všeobecné pokyny ke stykovému bodovému svařování | |||
Nátěrová barva s vysokým obsahem zinku na bodové svařování | |||
6 | Očistit svarové spoje a plechové příruby kulatým drátěným kartáčem | ||
7 | Očistit oblast opravy | ||
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
8 | Natřít oblasti opravy základovým plničem | Používat pouze schválené základové plniče společností Daimler AG: | |
9 | Provést utěsnění švů po opravách | ||
Doplnit sériová těsnění těsnicí hmotou. | |||
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
10 | Nalakovat oblasti opravy a přilehlé plochy | Používat pouze schválené laky společností Daimler AG: | |
11 | Doplnit konzervaci dutin | ||
12 | Odstranit ochranné svařovací plachty | ||
13 | Namontovat všechny montované díly v oblasti místa opravy |
