Demontáž vnějšího dílu B-sloupku

AR63.20-D-1121-01TS

Demontáž vnějšího dílu B-sloupku



000 588 00 84 00 Horkovzdušná pistole

WS54.00-P-0049B

Typ

907.6/7, 910.6

s kódem T16 (Posuvné dveře vpravo)

Pravá strana vozidla

Typ

907.6/7, 910.6

s kódem T19 (Posuvné dveře vlevo)

Levá strana vozidla

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1056-07A

1K barva s vysokým obsahem zinku

A 000 986 28 00

1

Vyznačit rozpojovací místa u vnějšího dílu B-sloupku (1) (oblasti A a B).

 Rozměry (a, b) nesmí být v žádném případě menší.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Vyznačit rozpojovací místa (oblast A a B) podle stupně poškození.

 Dodržovat rozměry (a, b).

2

Oddělit vnější díl B-sloupku (1) v rozpojovacích místech (oblasti A a B).

 Dělicí řezy nesmí být vedeny příliš hluboko.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

a

Rozměr ( 200 mm)

b

Rozměr ( 40 mm)

3

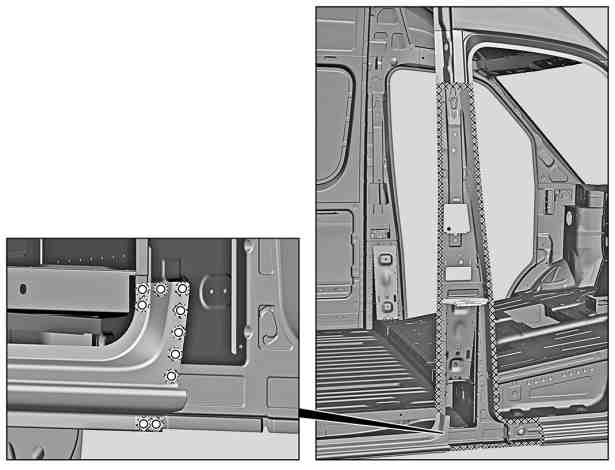

Odkrýt bodové svary u vnějšího dílu B-sloupku (1) (oblasti C, D, E, E1, F, G a H).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

4

Ofrézovat bodové svary u vnějšího dílu B-sloupku (1) (oblasti C, D, E, E1, F, G a H).

 Ofrézovat bodové svary skrze 2 tloušťky plechu (oblasti G a H).

 Běžně dostupné přístroje/nářadí
Fréza na bodové svary

5

Nahřát vnější díl B-sloupku (1) ve šrafovaných oblastech (oblasti I a J).

6

Sejmout poškozený vnější díl B-sloupku (1).

7

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvorů.

 Oboustranně hladce zbrousit bodové příruby.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

8

Odstranit piliny z broušení a frézování.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

9

Nanést zinkovou barvu na vnitřní strany bodových přírub.
