D63.20-1412-09

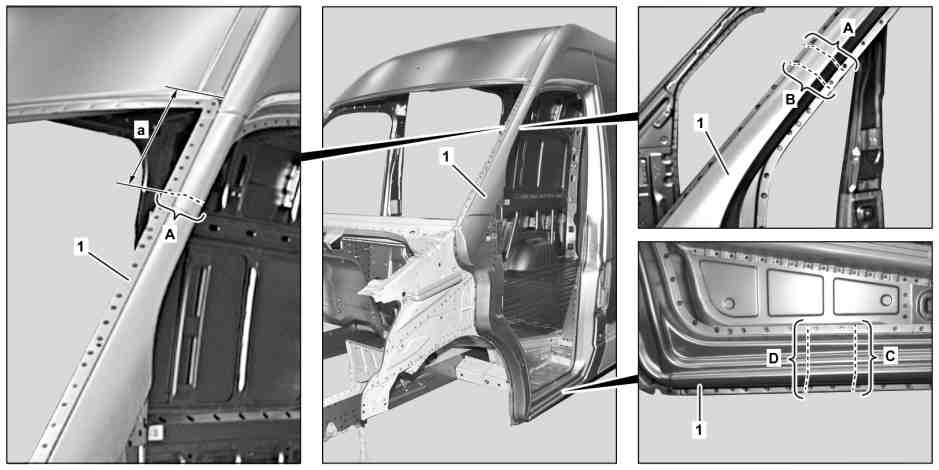

1 Vyznačit dělicí řez u A-sloupku (1) a oddělit (oblast A).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
Při vyznačování dělicí čáry (oblast A) smí být rozměr (a) maximálně 370 mm.
2 Vyznačit dělicí řez u A-sloupku (1) a oddělit (oblast B).
Provést dělicí řez skrze A-sloupek (1) a vnitřní A-sloupek (oblast B).
3 Vyznačit dělicí řez u A-sloupku (1) a oddělit (oblast C).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
4 Vyznačit dělicí řez u A-sloupku (1) a oddělit (oblast D).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
Provést dělicí řez skrze A-sloupek (1) a vyztužení podélníku (oblast D).
D63.20-1413-09
5 Odkrýt a ofrézovat bodové svary u A-sloupku (1)
(oblasti E, F a G).
6 Sejmout díl (1.1).
D63.20-1414-06
7 Odkrýt a ofrézovat bodové svary u A-sloupku (1)
(oblasti J, K a L).
8 Vyznačit dělicí řez u A-sloupku (1) a oddělit (oblast H).
Neprovádět příliš hluboký dělicí řez. V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.
9 Sejmout díl (1.2).
D63.20-1415-09
10 Odpáčit plechovou sponu (1.3) ve směru šipky.
11 Odkrýt a ofrézovat bodové svary u A-sloupku (1)
(oblasti M, N, O, P a Q).
Ofrézovat skrze dvě tloušťky plechu (oblast N). Bodové svary musí být částečně nahmatány zevnitř (oblast Q).
D63.20-1416-09

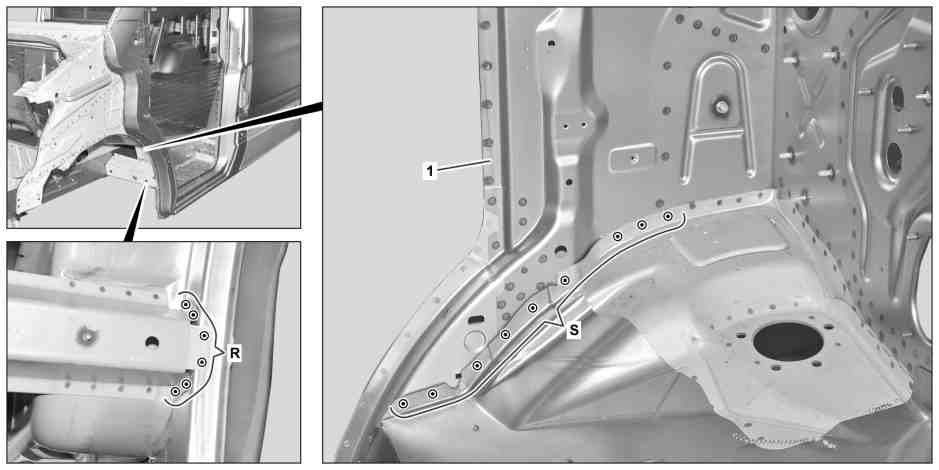

12 Odkrýt a ofrézovat bodové svary u A-sloupku (1)
(oblasti R a S).
D63.20-1427-04
13 Odkrýt a ofrézovat bodové svary u A-sloupku (1)
(oblast T).
14 Sejmout díl (1.4).
15 Sejmout poškozený A-sloupek (1).
D63.20-1417-09
16 Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
17 Odstranit piliny z vrtání a broušení.
18 Natřít vnitřní stranu bodových přírub nátěrovou barvou s vysokým obsahem zinku.
D63.20-1418-06
19 Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
20 Odstranit piliny z vrtání a broušení.
21 Natřít vnitřní stranu bodových přírub nátěrovou barvou s vysokým obsahem zinku.

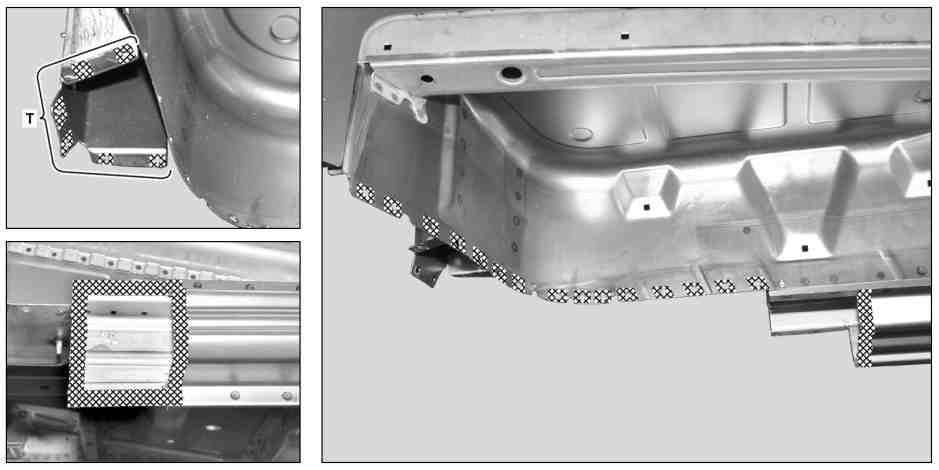

D63.20-1419-09
22 Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
Hladce zbrousit zevnitř (oblast T).
23 Odstranit piliny z broušení a vrtání.
24 Natřít vnitřní strany bodových přírub nátěrovou barvou s vysokým obsahem zinku.
