Znázorněno u typu 907.2 na levé straně vozidla |

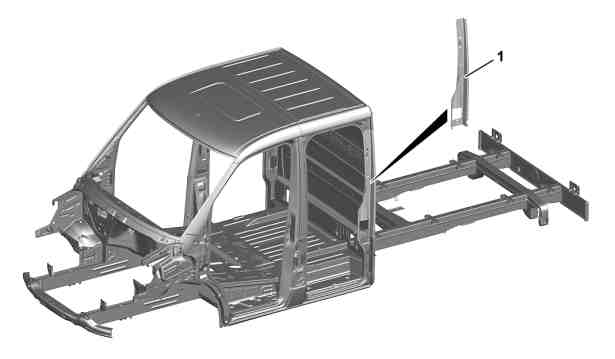

1 | Vnitřní díl C-sloupku |
D63.20-1540-05
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
Upozornění na věcné škody | Všeobecné pokyny k opravě karoserie | ||
| Demontovat | ||
1 | Demontovat všechny montované díly v oblasti místa opravy. | ||
2 | Zakrýt montované díly, které zůstávají ve vozidle, ochrannými svařovacími plachtami. | Běžně dostupné přístroje/nářadí | |
3 | Vybavit rovnací stolici příčníky a rovnací sadou. | ||
| 000 588 01 23 00 Rovnací linka karoserie | ||
4 | Usadit a upevnit vozidlo na rovnací stolici. | ||
| 000 588 09 80 00 Sloupcový dílenský zvedák s otočnými rameny | ||
5 | Oddělit vnější plech C-sloupku. | ||
| 000 588 00 84 00 Horkovzdušná pistole | ||
Běžně dostupné přístroje/nářadí | |||
1K barva s vysokým obsahem zinku | |||
6 | Oddělit vnitřní díl C-sloupku (1). | ||
Běžně dostupné přístroje/nářadí | |||
1K barva s vysokým obsahem zinku | |||
7 | Připravit vnitřní díl C-sloupku (1). | ||
Běžně dostupné přístroje/nářadí | |||
1K barva s vysokým obsahem zinku | |||
8 | Připravit vnější plech C-sloupku (1). | ||
Běžně dostupné přístroje/nářadí | |||
1K barva s vysokým obsahem zinku | |||
| Montáž | ||
9 | Namontovat vnitřní díl C-sloupku (1) a přivařit. | ||
| 000 588 01 84 00 Svařovací přístroj | ||
Běžně dostupné přístroje/nářadí | |||
10 | Namontovat vnější plech C-sloupku (1) a přivařit. | ||
| 000 588 01 84 00 Svařovací přístroj | ||
| 000 588 02 84 00 Svařovací přístroj | ||
Běžně dostupné přístroje/nářadí | |||
Těsnění švu, černé, 300 ml | |||
Boční portálový rám | |||
11 | Uvolnit vozidlo z rovnací stolice, nadzvednout a odstranit rovnací stolici. | ||
| 000 588 09 80 00 Sloupcový dílenský zvedák s otočnými rameny | ||
12 | Očistit svarové spoje a plechové příruby kulatým drátěným kartáčem. | Běžně dostupné přístroje/nářadí | |
13 | Odstranit ochranné svařovací plachty. | Běžně dostupné přístroje/nářadí | |
14 | Očistit opravovanou oblast. | Běžně dostupné přístroje/nářadí | |
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
15 | Nanést v opravované oblasti základový plnič. | ||
Upozornění na věcné škody | Upozornění k opravárenskému lakování | ||
Používat pouze schválené základové plniče ze strany Daimler AG: | |||
16 | Provést utěsnění švů po opravách. | ||
Doplnit sériová těsnění těsnicí hmotou. | |||
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
17 | Nalakovat opravovanou oblast a přilehlé plochy. | ||
Upozornění na věcné škody | Upozornění k opravárenskému lakování | ||
Používat pouze schválené laky společností Daimler AG: | |||
18 | Doplnit konzervaci dutin. | ||
19 | Namontovat všechny montované díly v oblasti místa opravy. |
