Typ | 907.6/7 |
s kódem D03 (Střecha a dveře zadní stěny, vysoké provedení) | |
kromě kódu T16 (Posuvné dveře vpravo) | |
Pravá strana vozidla | |
Typ | 907.6/7 |
s kódem D03 (Střecha a dveře zadní stěny, vysoké provedení) | |
kromě kódu T19 (Posuvné dveře vlevo) | |
Levá strana vozidla | |
Typ | 907.6 |
s kódem D05 (Supervysoká střecha) | |
kromě kódu T16 (Posuvné dveře vpravo) | |
Pravá strana vozidla | |
Typ | 907.6 |
s kódem D05 (Supervysoká střecha) | |
kromě kódu T19 (Posuvné dveře vlevo) | |
Levá strana vozidla | |
Typ | 907.6 |
s kódem D06 (Supervysoká střecha lakovaná v barvě vozidla) | |
kromě kódu T16 (Posuvné dveře vpravo) | |
Pravá strana vozidla | |
Typ | 907.6 |
s kódem D06 (Supervysoká střecha lakovaná v barvě vozidla) | |
kromě kódu T19 (Posuvné dveře vlevo) | |
Levá strana vozidla | |
Typ | 910.6 |
s kódem D03 (Střecha a dveře zadní stěny, vysoké provedení) | |
kromě kódu T16 (Posuvné dveře vpravo) | |
Pravá strana vozidla | |
Typ | 910.6 |
s kódem D03 (Střecha a dveře zadní stěny, vysoké provedení) | |
kromě kódu T19 (Posuvné dveře vlevo) | |
Levá strana vozidla |
Zjistit další informace z nadřazeného dokumentu zákaznického servisu.
Dodržovat bezpečnostní pokyny v nadřazeném dokumentu zákaznického servisu.
Následující pracovní kroky jsou znázorněny u typu 907.733 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení), kromě kódu T19 (posuvné dveře vlevo) na levé straně vozidla a je nutné jejich analogické provedení u vozidel kromě kódu T16 (posuvné dveře vpravo) při poškození na pravé straně vozidla.
D63.10-1911-09
1 | Vyznačit dělicí čáry u zadního vnějšího plechu boční stěny (1) (oblasti A, B, C). |
Vyznačit dělicí čáry podél hran. |
2 | Oddělit zadní vnější plech boční stěny (1) v rozpojovacím místě (oblast B). |
Dělicí řez nesmí být veden příliš hluboko. |
Při montáži se provede zasunutí přiříznutého nového dílu pod zbývající díl (3) a jeho přivaření u zadního vnějšího plechu boční stěny (1). |
3 | Oddělit zadní vnější plech boční stěny (1) v rozpojovacích místech (oblast A a C). |
Dělicí řezy nesmí být vedeny příliš hluboko. |
D63.10-1912-09
4 | Typ 907.6/7 s oknem v boční stěně |
5 | Typ 907.6/7 s oknem v boční stěně |
D63.10-1913-09
6 | Odkrýt bodové svary u zadního vnějšího plechu boční stěny (1) (oblasti E, F, G, H a I). |
7 | Ofrézovat bodové svary u zadního vnějšího plechu boční stěny (1) (oblasti E, F, G, H a I). |
8 | Zpětně vytvarovat bodovou přírubu u zadního vnějšího plechu boční stěny (1) u podběhu kola (oblast I). |
9 | Typ 907.6 bez okna v boční stěně, typ 910.6 |
D63.10-1910-01

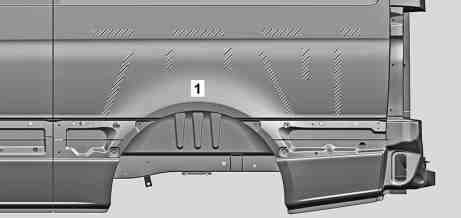

10 | Nahřát lepidlo ve šrafovaných oblastech a oddělit. |
11 | Sejmout poškozený zadní vnější plech boční stěny (1). |
D63.10-2002-10
D63.10-1915-09
12 | Vyznačit dělicí čáru u zbývajícího dílu zadního vnějšího plechu boční stěny (2.2) (oblast N). |
Vyznačit dělicí čáru podle znázornění. |
13 | Oddělit zbývající díl zadního vnějšího plechu boční stěny (2.2) v rozpojovacím místě (oblast N). |
Dělicí řez nesmí být veden příliš hluboko. |
14 | Odkrýt bodové svary u zbývajícího dílu zadního vnějšího plechu boční stěny (2.1) (oblast M). |
15 | Ofrézovat bodové svary u zbývajícího dílu zadního vnějšího plechu boční stěny (2.1) (oblast M). |
16 | Sejmout zbývající díl zadního vnějšího plechu boční stěny (2.1). |
17 | Přehnout zbývající díl zadního vnějšího plechu boční stěny (2.2) (oblast K). |
18 | Vyvrtat otvory o Ø 7 mm (oblast L). |
Vyvrtat otvory (oblast L) vždy mezi bodovými svary odporového svařování. |
19 | Odstranit piliny z frézování a vrtání. |
D63.10-1916-09
20 | Zbrousit zbývající laserový pájený spoj u bočního opláštění střechy (oblast O). |
21 | Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech a kolem otvorů. |
22 | Nanést zinkovou barvu na vnitřní strany bodových přírub. |
Dbát na přípravu lepicích ploch. |
23 | Odstranit piliny z broušení. |
24.1 | Typ 907.6 bez okna v boční stěně, typ 910.6 |
Dbát na přípravu lepicích ploch. |
Viz obrázek A. |
24.2 | Typ 907.6/7 s oknem v boční stěně |
Viz obrázek B. |
25 | Typ 907.6/7 s oknem v boční stěně |
26 | Typ 907.6/7 s oknem v boční stěně |
D63.10-2042-02
27 | Zarovnat zbytky lepidla ve šrafovaných oblastech na 1 mm. |
Dbát na přípravu lepicích ploch. |
D63.10-1917-10
Odkazované dokumenty
- ws5400p0049b 000 588 00 84 00 Horkovzdušná pistole
