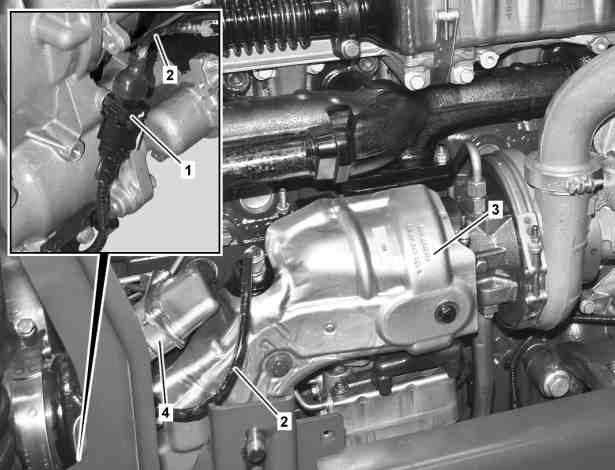

1 | Elektrický konektorový spoj |
2 | Elektrický kabelový svazek |
3 | Plech tepelné ochrany |
4 | Jednotka trysek (pro regeneraci filtru sazí vznětového motoru) |
W14.10-1056-06
5 | Výfukové potrubí |
6 | Spona |
7 | Šroub |
8 | Držák |
9 | Spona |
10 | Výfukové turbodmychadlo |
B624 | Lambda sonda |
W14.10-1057-06
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
Varování | Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče | Během sklápění kabiny řidiče se nesmí v tomto prostoru nacházet žádné osoby. Kabinu řidiče sklopit vždy až do koncové polohy a zajistit bezpečnostní podpěrou. | |
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Upozornění na věcné škody | Montážní pokyny pro pružné výfukové potrubí | ||
Upozornění na věcné škody | Pokyny ke sklápění kabiny řidiče | ||
Upozornění na věcné škody | Upozornění k samopojistným šroubům a maticím | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
| Demontáž, montáž | ||
1 | Sklopit kabinu řidiče | Montáž: Sklopit kabinu řidiče zpět až po kontrole těsnosti. | |
2 | Odpojit ukostřovací kabel u akumulátoru | ||
3 | Demontovat vnitřní blatník vpravo | ||
4 | Demontovat vzduchový filtr s nosníkem | Pouze u vozidel bez kódu M8A (přední nasávání vzduchu). | |
Šroub/matice sacího potrubí u držáku | |||
Spona hadice nasávaného vzduchu u výfukového turbodmychadla | |||
5 | Odpojit elektrický konektorový spoj (1) lambdasondy (B624) | ||
6 | Uvolnit elektrický kabelový svazek (2) | ||
7 | Demontovat plech tepelné ochrany (3) | Šroub plechu tepelné ochrany u výfukového turbodmychadla | |
8 | Demontovat jednotku trysek (4) z výfukového potrubí (5) | ||
Neodpojovat vedení chladicí kapaliny a palivové vedení z jednotky trysek (4). | |||
9 | Demontovat sponu (6) | Montáž: Vyměnit sponu (6). | |
Spona výfukového potrubí u výfukového turbodmychadla | |||
10 | Vyšroubovat šrouby (7) na držáku (8) | Šroub držáku výfukového potrubí u klikové skříně | |
11 | Demontovat příchytku (9) | Montáž: Sponu (9) vyměnit za novou. | |
Šroub spony pružné výfukové trubky u jednotky dodatečné úpravy výfukových plynů/dodatečného tlumiče hluku | |||
12 | Demontovat výfukové potrubí (5) | Montáž: Očistit těsnicí plochy u výfukového potrubí (5) a u výfukového turbodmychadla (10). | |
13 | Demontovat lambdasondu (B624) z výfukového potrubí (5) | Pouze při výměně výfukového potrubí (5). | |
Lambda sonda u výfukového potrubí | |||
14 | Montáž se provádí v obráceném pořadí | ||
15 | Spustit motor a provést zkušební běh motoru | Nechat motor běžet při zvýšených otáčkách. | |
16 | Zkontrolovat těsnost v oblasti výfukového potrubí (5) a vypnout motor | Vizuální kontrola. |
