Demontáž, montáž radiálního hřídelového těsnicího kroužku vpravo u zadní rozvodovky

AR35.30-P-0006EQ

Demontáž, montáž radiálního hřídelového těsnicího kroužku vpravo u zadní rozvodovky

19.03.2020

Typ

293

1

Radiální hřídelový těsnicí kroužek

3

Trn

2

Zadní rozvodovka

 Nebezpečí

Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)

Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.

AS00.00-Z-0035-01A

Upozornění na věcné škody

Všeobecné pokyny u vozidel s vysokonapěťovou sítí vozidla a/nebo lithium-iontovým akumulátorem a/nebo se systémem pohonu na plyn a také osobní ochranné prostředky

AH00.00-Z-0300-01A

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A



Demontovat

1

Demontovat pravý vložený hřídel.

AR35.30-P-0007EQ

2

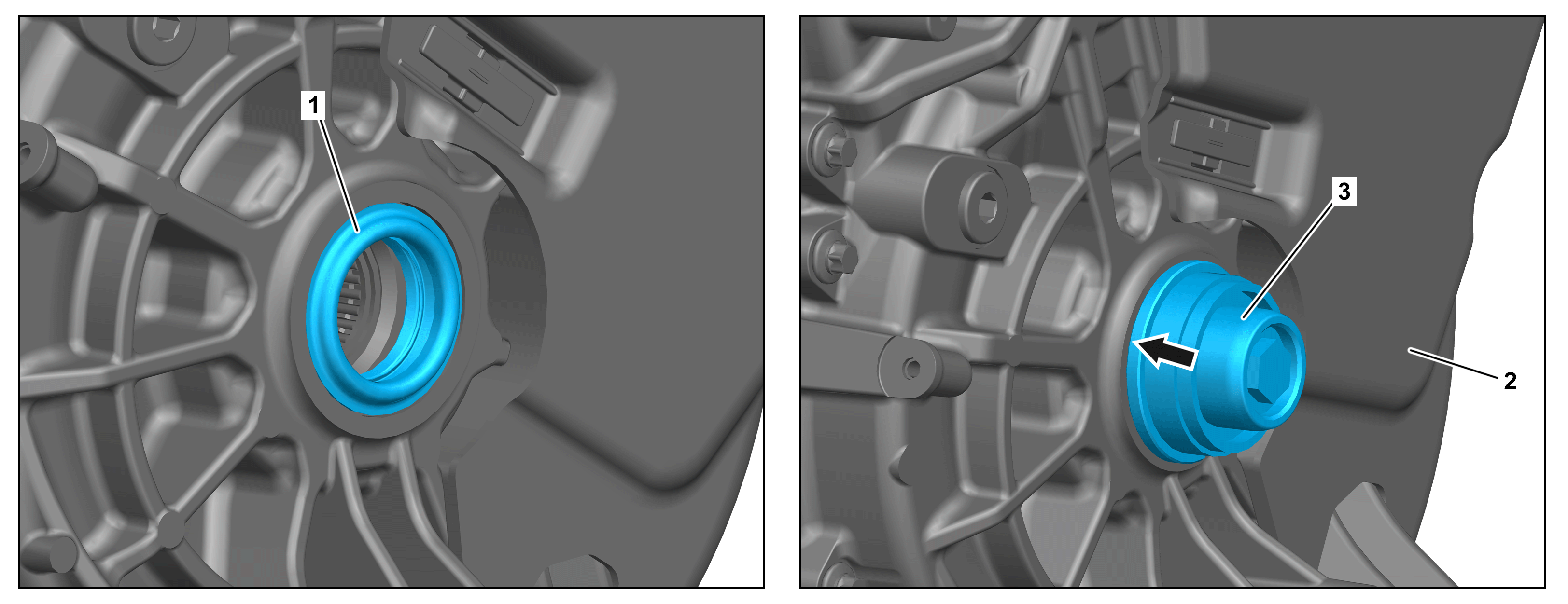

Vytáhnout radiální hřídelový těsnicí kroužek (1) pomocí vnitřního vytahováku, nástroje pro vytahování a rázového vytahováku ze zadní rozvodovky (2).

 Propojit  vnitřní vytahovák a  rázový vytahovák pomocí závitové tyče  nástroje pro vytahování.

 Vnitřní vytahovač

*203589033300

 Rázový vytahovák

*602589003300

 Vytahovací nástroj

*221589043300



Montáž

3

Potřít těsnicí chlopeň nového radiálního hřídelového těsnicího kroužku (1) převodovým olejem.



Převodové oleje (specifikace 236.24)

BB00.40-P-0236-24A

4

Namontovat nový radiální hřídelový těsnicí kroužek (1) pomocí trnu (3).

 Doraz a nástavec z rozsahu dodávky  trnu nejsou zapotřebí.

 Montáž: Trn (3) musí u zadní rozvodovky (2) dosedat až nadoraz (šipka).

 Trn

*253589001500

5

Namontovat pravý vložený hřídel.

AR35.30-P-0007EQ
