Demontáž, montáž přední pružiny

AR32.20-D-0200H

Demontáž, montáž přední pružiny

24.06.2020

Typ

900, 906

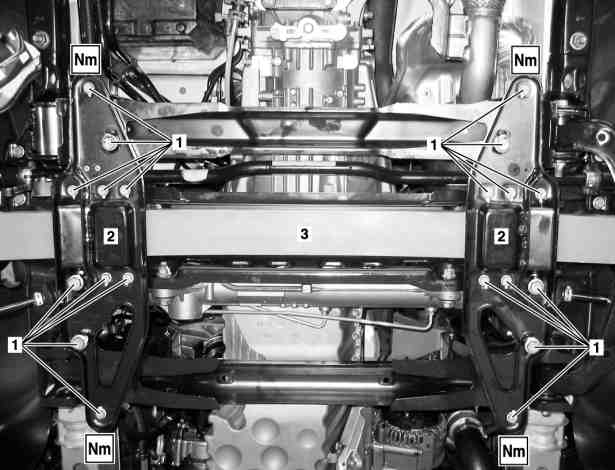

1

Šrouby

2

Upínací desky per

3

Pružina přední nápravy

7

Táhlo torzní tyče

8

Dorazová deska

9

Výztužná deska

10

Příčné rameno

11

Řídicí tyč

 Varování

Nebezpečí poranění přivřením nebo přiskřípnutím při pracích na předepnutých pružinách nebo tělesech pružin

Používat pouze schválená napínací ústrojí, příp. oblast nebezpečí dodatečně zakrýt. Zkontrolovat speciální přípravky ohledně poškození a funkce (vizuální kontrola). Nosit ochranné rukavice.

AS00.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k samopojistným šroubům a maticím

AH00.00-N-0001-01A

Pokyny k opravárenským pracím na komponentech podvozku

AH00.00-P-0100-01A

 

Demontáž, montáž

1

Zajistit vozidlo na dílenském zvedáku

AR00.60-D-0100H

2

Šrouby (1) povolit a po krocích cca 10 mm vyšroubovat


Šrouby (1) vyšroubovat po krocích cca 10 mm, protože upínací desky per (2) jsou pod tlakem pružiny.
V opačném případě může dojít k poškozením závitů.

 Šroub upínací konzoly pružiny dole u přední nápravnice

*BA32.20-N-1001-01A

3

Šrouby (1) vyšroubovat a upínací desky per (2) sejmout

 Montáž: Šrouby (1) našroubovat do cca 10 mm délky závitu.

4

Demontovat levé a pravé táhlo torzní tyče  (7) z torzní tyče

 Matice táhla torzní tyče u torzní tyče

*BA32.35-N-1002-02G

5

Demontovat levou a pravou dorazovou desku  (8) z příčného ramena (10)

 Šroub dorazové desky u příčného ramena/dorazu propružení

*BA33.20-N-1002-01N

6

Odmontovat kulovou hlavu řídicí tyče (11) snímače světlé výšky vozidla regulace dosahu světlometů přední nápravy z příčného ramena (10)

Typ 900, 906
s kódem LG0 (Bi-Xenonové světlomety)
Typ 900, 906
s kódem LG1 (Bi-xenonové světlomety se světlem pro odbočování)

7

Odmontovat levý hnací hřídel z hnané příruby rozvodovky přední nápravy

Typ 906
s kódem ZG1 (Pohon všech kol, připojitelný)
Typ 906
s kódem ZG3 (Připojitelný pohon všech kol s redukcí převodovky)

AR33.30-D-0100-01H


Odmontovat levý hnací hřídel z hnané příruby rozvodovky přední nápravy
V opačném případě bude hnaná příruba vytažena z rozdělovací převodovky a těsnicí hřídelový kroužek bude poškozen.

Loctite 262

*BR00.45-Z-1059-02A

 Typ 906
s kódem ZG1 (Pohon všech kol, připojitelný)
Typ 906
s kódem ZG3 (Připojitelný pohon všech kol s redukcí převodovky)Šroub hnacího hřídele u rozvodovky přední nápravy

*BA33.30-N-1001-07A

8

Levé příčné rameno (10) u přední nápravy uvolnit a vypáčit

AR33.20-D-1452H

9

Demontovat výztužnou desku  (9)

Typ 906
s kódem ZG1 (Pohon všech kol, připojitelný)
Typ 906
s kódem ZG3 (Připojitelný pohon všech kol s redukcí převodovky)

 Šroub výztužné desky u přední nápravnice

*BA33.10-N-1007-01C

10

Demontovat pružinu přední nápravy (3)

 Nutná asistence druhé osoby.

11

Pružinové lůžko zkontrolovat ohledně opotřebení a poškození

Při opotřebení, resp. poškození



Vyměnit pružinové lůžko.

12

Montáž se provádí v obráceném pořadí

 Odpružení přední nápravy ocelovými pružinami

Číslo

Název

Typ 900

Typ 906

BA32.20-N-1001-01A

Šroub upínací konzoly pružiny dole u přední nápravnice

M8

Nm

29

29

M10

Nm

-

-

M12x1,5

1. stupeň

Nm

106

106

2. stupeň

°

90

90

 Stabilizátor přední nápravy

Číslo

Název

Typ 900

Typ 906

BA32.35-N-1002-02G

Matice táhla torzní tyče u torzní tyče

M12

Nm

106

106

 Přední nápravnice

Číslo

Název

Typ 906

BA33.10-N-1007-01C

Šroub výztužné desky u přední nápravnice

M8

Nm

29

 Vedení kola, náboj kola

Číslo

Název

Typ 900

Typ 906.11/13/21/23/61/63/71/73

BA33.20-N-1002-01N

Šroub dorazové desky u příčného ramena/dorazu propružení

M10

Nm

58

58

M12x1,5

1. stupeň

Nm

106

106

2. stupeň

°

90

90

 Vedení kola, náboj kola

Číslo

Název

Typ 906.15/25/65

BA33.20-N-1002-01N

Šroub dorazové desky u příčného ramena/dorazu propružení

M10

Nm

58

M12x1,5

1. stupeň

Nm

106

2. stupeň

°

90

 Hnací hřídel

Číslo

Název

Typ 906 s kódem ZG1, ZG2, ZG3, ZG4

BA33.30-N-1001-07A

Šroub hnacího hřídele u rozvodovky přední nápravy

Nm

58

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1059-02A

Loctite 262

Henkel AG & Co. KGaA
http://www.loctite.de
