Demontáž, montáž topného článku předehřevu chladicí kapaliny

AR20.00-S-0008CE

Demontáž, montáž topného článku předehřevu chladicí kapaliny

11.07.2019

Motor

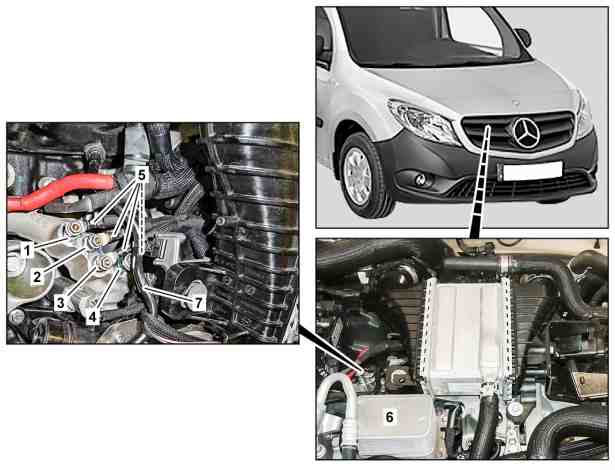

608 v typu 415

1

Topné těleso

2

Topné těleso

3

Topné těleso

4

Topné těleso

5

Elektrická vedení

6

Výměník tepla

7

Vedení

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat spodní obložení motorového prostoru.

AR61.20-S-1105C

 Montáž: Namontovat spodní obložení motorového prostoru až po kontrole těsnosti.

2

Demontovat alternátor.

AR15.40-S-5032CE

3

Vypustit chladicí kapalinu z výměníku tepla (6).

AR20.00-S-1142CE

4

Demontovat vedení (7).

Při demontáži topného článku (4).

5

Demontovat příslušné elektrické vedení (5).

 Za tím účelem demontovat příslušnou matici.

 Matice elektrického vedení u topného prvku

*BA20.00-N-1001-04CE

6

Demontovat příslušný topný článek (1, 2, 3, 4).

 Uzavřít příslušný otvor v trubce chladicí kapaliny.

 Topný prvek u trubky chladicí kapaliny

*BA20.00-N-1002-04CE

 Sada uzavíracích zátek

*129589009100

7

Montáž se provádí v obráceném pořadí.



Zkontrolovat

8

Zkontrolovat těsnost chladicího systému motoru.

AR20.00-S-1010C

 Předehřívání chladicí kapaliny

Číslo

Název

Motor 608 v typu 415

BA20.00-N-1001-04CE

Matice elektrického vedení u topného prvku

Nm

8

 Předehřívání chladicí kapaliny

Číslo

Název

Motor 608 v typu 415

BA20.00-N-1002-04CE

Topný prvek u trubky chladicí kapaliny

Nm

20
