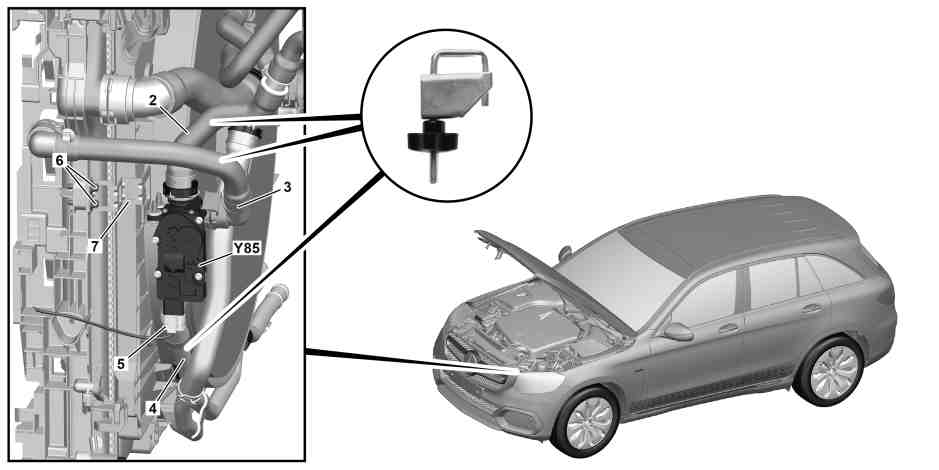

1 | Kryt palivových článků |
P06.00-2049-05
P20.00-A010-09
2 | Hadice chladicí kapaliny | 6 | Šrouby | |
3 | Hadice chladicí kapaliny | 7 | Držák | |
4 | Hadice chladicí kapaliny | Y85 | Regulační ventil 1 nízkoteplotního okruhu chlazení 1 | |
5 | Elektrický konektorový spoj |
Nebezpečí | Nebezpečí exploze při úniku vodíku nebo při přehřátí palivové nádrže při pracích na vozidlech s pohonem na vodík. Nebezpečí omrznutí částí těla v důsledku unikajícího plynu a při dotyku se součástmi vedení plynu při vyprazdňování palivových nádrží. Nebezpečí udušení při vdechnutí směsi vzduchu s vodíkem. Nebezpečí popálení při sáhnutí do nenápadného bleděmodrého vodíkového plamene. | ||
Varování | Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny | Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Pokyny k systému palivových článků | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
Upozornění na věcné škody | Upozornění ke chladicí kapalině | ||
| Demontáž, montáž | ||
1 | Zajistěte, aby byly splněny předpoklady pro vjezd do servisu. | ||
Upozornění na věcné škody | Podmínky pro vjezd do dílny | ||
2 | Vytisknout „Formulář protokolu k systému tankování, palivový článek“, vyplnit a řádně a viditelně umístit na vozidle. | ||
| |||
3 | Demontovat kryt palivových článků (1). | ||
4 | Vypustit chladicí kapalinu nízkoteplotního okruhu. | ||
5 | Hadice chladicí kapaliny (2, 3, 4) odsvorkovat co nejblíže u regulačního ventilu 1 nízkoteplotního okruhu chlazení 1 (Y85). | Svorka | |
6 | Odpojit elektrický konektorový spoj (5). | ||
7 | Stáhnout hadice chladicí kapaliny (2, 3, 4) z regulačního ventilu 1 nízkoteplotního okruhu chlazení 1 (Y85). | ||
Zachytit vytékající chladicí kapalinu do vhodné čisté nádoby. | |||
8 | Vyšroubovat šrouby (6) z držáku (7). | Šroub držáku přepínacího ventilu u nosného rámu | |
9 | Regulační ventil 1 nízkoteplotního okruhu chlazení 1 (Y85) demontovat spolu s držákem (7). | ||
10 | Přemontovat držák (7) regulačního ventilu 1 nízkoteplotního okruhu chlazení 1 (Y85). | Při výměně regulačního ventilu 1 nízkoteplotního okruhu chlazení 1 (Y85). | |
Matice přepínacího ventilu u držáku | |||
11 | Montáž se provádí v obráceném pořadí. |
000 589 54 37 00
Svorka
Odkazované dokumenty
- ah0000p002101rfw Podmínky pro vjezd do dílny
- ah0000p002201rfw Pokyny k systému palivových článků
- ah2000n208001a Upozornění ke chladicí kapalině
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ar2000p1144rfw Vypuštění, doplnění chladicí kapaliny nízkoteplotního okruhu
- ar2020p744101rq Otevření a uzavření konektorového spoje vedení chladicí kapaliny
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as0000z003001b Nebezpečí exploze při úniku vodíku nebo při přehřátí palivové nádrže při pracích na vozidlech s pohonem na vodík. Nebezpečí omrznutí částí těla v důsledku unikajícího plynu a při dotyku se součástmi vedení ply
- as2000z000101a Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny
- of0000p300021rfw Formulář protokolu tankovací soustavy, palivového článku
