Zkontrolovat těsnost chladicího systému

Typ ar · téma 20.00 · verze 0106 · 2019-01-21

Platí pro: Motor 112.960 v typu 170.466 Motor 112.961 v typu 203.065/265 Motor 113.963 v typu 230.475 Motor 113.990 v typu 211.076/276 Motor 113.991 v typu 215.374 Motor 113.991 v typu 220.074/174 Motor 113.992 v typu 230.474 Motor 113.993 v typu 463.270/271 Motor 113.995 v typu 230.472

Zařazení

Funkční skupina 1 Motor › 20 Chlazení motoru › 20.00 Všeobecné — Řada 170 (modely 466) · Řada 203 (modely 065, 265) · Řada 211 (modely 076, 276) · Řada 215 (modely 374) · Řada 220 (modely 074, 174) · Řada 230 (modely 472, 474, 475) · Řada 463 (modely 270, 271)

EinPAS 15 Motor › 15.25 Chladicí systém motoru › 15.25.5 Kompletní okruh chlazení — Řada 170 (modely 466) · Řada 203 (modely 065, 265) · Řada 211 (modely 076, 276) · Řada 215 (modely 374) · Řada 220 (modely 074, 174) · Řada 230 (modely 472, 474, 475) · Řada 463 (modely 270, 271)

Platí také pro motory/převodovky: 112 960, 112 961, 113 963, 113 990, 113 991, 113 992, 113 993, 113 995

AR20.00-P-1010RVK

Zkontrolovat těsnost chladicího systému

12.12.2018

Motor

112.960 v typu 170.466

Motor

112.961 v typu 203.065/265

Motor

113.963 v typu 230.475

Motor

113.990 v typu 211.076/276

Motor

113.991 v typu 215.374

Motor

113.991 v typu 220.074/174

Motor

113.992 v typu 230.474

Motor

113.993 v typu 463.270/271

Motor

113.995 v typu 230.472

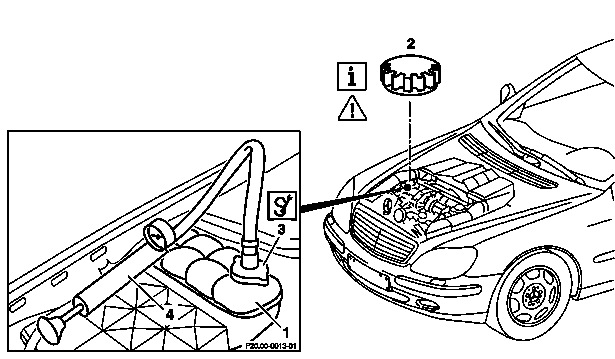

Zkontrolovat těsnost chladicího systému

Znázorněno u typu 220

1

Vyrovnávací nádržka

2

2-stupňové uzavírací víko

3

Zkušební uzávěr

4

Zkušební přístroj

P20.00-2113-05

Demontáž, montáž

Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

1

Otevřít 2stupňové uzavírací víko (2)

Otočit 2stupňové uzavírací víko (2) opatrně o půl otáčky proti směru hodinových ručiček, odpustit přetlak, následně odšroubovat 2stupňové uzavírací víko (2).

2

Nastavit regulátor topení na maximální topný výkon

Zkontrolovat

3

Zkontrolovat hladinu chladicí kapaliny, v případě potřeby upravit


Motor 113.963 v typu 230.475
Motor 113.990 v typu 211.076/276
Motor 113.991 v typu 215.374
Motor 113.991 v typu 220.074/174
Motor 113.992 v typu 230.474
Motor 113.995 v typu 230.472

AR20.00-P-1142RVK

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění ke výšce hladiny chladicí kapaliny

AH20.00-P-1142-01CW

Motor 113.993 v typu 463.270/271

AR20.00-P-1142GX

Při příliš nízké ochraně proti zamrznutí vyměnit podle zvláštního pracovního příkazu:

4

Namontovat zkušební uzávěr (3) na vyrovnávací nádržku (1)

Zkušební uzávěr

*210589009100

5

Připojit zkušební přístroj (4)

Naplnit chladicí systém zkušebním přetlakem maximálně cca 1,4 bar

Tlakové čerpadlo

*124589242100

6

Zkontrolovat těsnost chladicího systému

Zkontrolovat hadice chlazení a topení a také jejich spojovací místa ohledně stavu a ztráty chladicí kapaliny, popř. vyměnit hadice chlazení a topení.

7

Zkontrolovat hadicové spony ohledně stavu a usazení, v případě potřeby dotáhnout nebo vyměnit

Zkontrolovat těsnost chladicího systému
Zkontrolovat těsnost chladicího systému

210 589 00 91 00

Zkušební uzávěr

124 589 24 21 00

Tlakové čerpadlo
