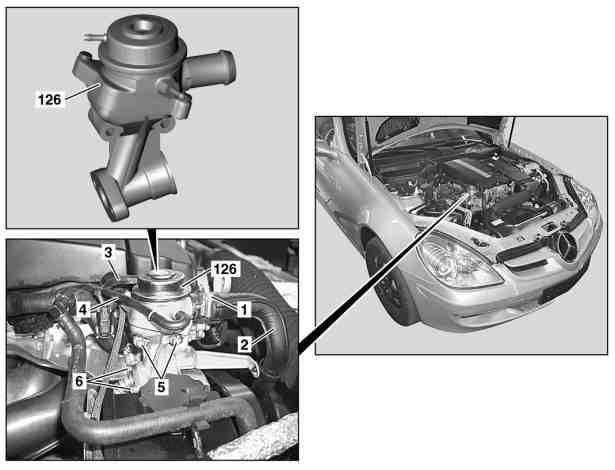

P14.30-2073-06
1 Hadicová spona
2 Hadice
3 Hadice podtlaku
4 Hadice podtlaku
5 Šrouby
6 Šrouby
126 Kombinovaný ventil
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Použít ochranné rukavice, ochranný oděv příp. ochranné brýle. | |
Nebezpečí! | Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna | Při přemisťování dílů se nesmí nacházet žádné části těla nebo končetiny v oblasti přemisťování. | |
1 | Otevřít kapotu motoru | ||
2 | Uvolnit hadicovou sponu (1) | | |
3 | Stáhnout hadici (2) | ||
4 | Stáhnout podtlakové hadice (3, 4) od kombinovaného ventilu (126) | ||
5 | Vyšroubovat šrouby (5) | | |
6 | Vyšroubovat šrouby (6) a sejmout kombinovaný ventil (126) | Montáž: Vyměnit těsnění přírubového spoje. | |
| |||
7 | Montáž se provádí v obráceném pořadí | ||
Nebezpečí! | Nebezpečí úrazu při samovolném najetí vozu při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vůz proti samovolnému rozjetí. | |
8 | Kontrola těsnosti při běžícím motoru |
Recirkulace spalin
Odkazované dokumenty
- ar8840p1000v
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001101a Nebezpečí poranění prstů přivřením nebo pohmožděním při demontáži, montáži a seřizování kapoty, dveří, krytů a posuvného střešního okna
