Demontáž, montáž sběrného výfukového potrubí vlevo

AR14.10-P-3930BD

Demontáž, montáž sběrného výfukového potrubí vlevo

15.2.12

 

Demontáž, montáž

 Nebezpečí!

Nebezpečí exploze unikajícího třaskavého plynu. Nebezpečí poranění poleptáním očí, kůže a sliznic akumulátorovým elektrolytem (obsahuje roztok kyseliny sírové) nebo kovovým odstřikem při zkratu. Nebezpečí popálení při zkratu. Nebezpečí otravy při požití akumulátorového elektrolytu (obsahuje roztok kyseliny sírové) nebo při absorpci olova kůží a tělesnými otvory.

Zákaz manipulace s ohněm, s otevřeným světlem, jiskřením a zákaz kouření.

Používat ochranné rukavice proti kyselinám, ochranný oděv a ochranné brýle s boční ochranou.

Neodkládat na akumulátor žádné vodivé předměty a zamezit zkratu plusového pólu akumulátoru na kostru.

Doplňovat kapalný akumulátorový elektrolyt (roztok kyseliny sírové) pouze do vhodných a příslušně označených nádob.

AS54.10-Z-0001-01A

1.1

Odpojit ukostřovací kabel u akumulátoru

 Montáž: Nakódovat rádio, čas a popř. nastavit čas nezávislého vytápění vozu.

Všechny typy kromě kódu 979.

AR54.10-P-0003G

Typ 463.241 s kódem 979.

AR54.10-P-0003PV

Typ 463.248 s kódem 979.

AR54.10-P-0003PM



Upozornění akumulátoru

Všechny typy.

AH54.10-P-0001-01A

2

Demontovat kryt motoru s integrovaným vzduchovým filtrem

 Stahovat kolmo nahoru z vík hlavy válců.

3

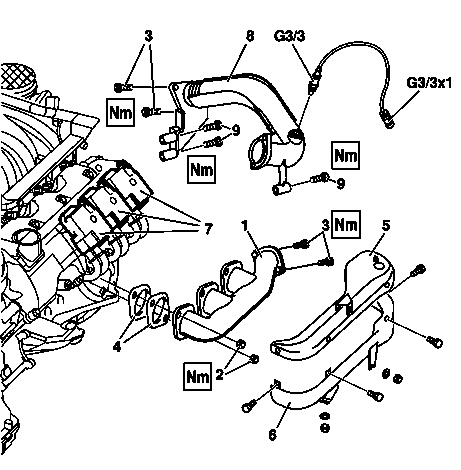

Demontovat zapalovací cívky (7) levé strany

AR15.12-P-2003A

4.1

Demontovat lambda sondu vlevo (G3/3) s konektorovým spojem (G3/3x1)

Pouze M112

Usnadní uvolnění přírubového spoje od příčné výfukové trubky a sběrného výfukového potrubí vlevo.

AR14.00-P-5303AG

5

Demontovat horní polovinu plechu tepelné ochrany (5)

 Plech tepelné ochrany se skládá ze dvou vzájemně sešroubovaných dílů.

6

Vyvěsit plynové táhlo u snímače požadovaných hodnot

 Pouze M113.

7.1

Oddělit přírubový spoj od příčné výfukové trubky (8) a sběrného výfukového potrubí vlevo (1)

 Pouze typ 463.206/ 209/ 232/ 233/ 240/ 241.

 Montáž:
Pokud jdou šrouby (3) ztuha nebo pokud je poškozen závit: 

Vyměnit nýtové matice ve sběrném výfukovém potrubí.

AR49.10-P-5531-01DA



*BA49.10-P-1003-01A

7.2

Oddělit přírubový spoj od trubky systému předehřevu motoru (10) a sběrného výfukového potrubí vlevo (1)

 Pouze typ 463.243/ 244/ 245/ 246/ 247/ 248/ 249/ 250/ 254.

 Montáž:
Pokud jdou šrouby (3) ztuha nebo pokud je poškozen závit: 

Vyměnit nýtové matice ve sběrném výfukovém potrubí.

AR49.10-P-5531-01DA



*BA49.10-P-1003-01A

8

Oddělit přírubový spoj od příčné výfukové trubky (8) a přední výfukové soustavy

 Pouze typ 463.206/ 209/ 232/ 233/ 240/ 241.

 Montáž:
Pokud jdou šrouby (3) ztuha nebo pokud je poškozen závit: 

Vyměnit nýtové matice ve sběrném výfukovém potrubí.

AR49.10-P-5531-01DA



*BA49.10-P-1003-01A

9

Vyšroubovat upevňovací šrouby (9) příčné výfukové trubky (8) u převodovky



*BA49.10-P-1004-01A

10

Demontovat spodní polovinu plechu tepelné ochrany (6)

11

Demontovat sběrné výfukové potrubí (1) vlevo

Vyšroubovat matice (2) a vyjmout sběrné výfukové potrubí směrem nahoru.

*BA14.10-P-1001-01B

 Montáž: Vyměnit matice (2), těsnění (4), podpěrný čep.

12

Montáž se provádí v obráceném pořadí

13

Načíst chybovou paměť příručním testerem (HHT)

Načíst, vymazat chybovou paměť pomocí STAR DIAGNOSIS

 STAR DIAGNOSIS
Uložené chyby, které mohou vzniknout při montáži nebo kontrolních pracích díky odpojeným vedením nebo při simulaci, musí být po ukončení těchto prací zpracovány v chybové paměti a vymazány.



Připojení STAR DIAGNOSIS, načtení chybové paměti

AD00.00-P-2000-04A

*WH58.30-Z-1048-13A

Číslo

Název

Motor
112, 113
v typu
463

BA49.10-P-1003-01A

Šroub přírubového spoje u příčné trubky/výfukové soustavy

Nm

25

BA49.10-P-1004-01A

Šroub příčné výfukové trubky u převodovky

Nm

38

Číslo

Název

Motor
112 kromě 112.951/
976

Motor 113.940/941/
942/943/944/
945/946/948/
960/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986/992/993/
995

BA14.10-P-1001-01B

Matice u sběrného výfukového potrubí

Nm

16

16

Číslo

Označení

WH58.30-Z-1048-13A

Systém diagnostiky STAR DIAGNOSIS Compact pro osobní automobily

6511 1801 00
