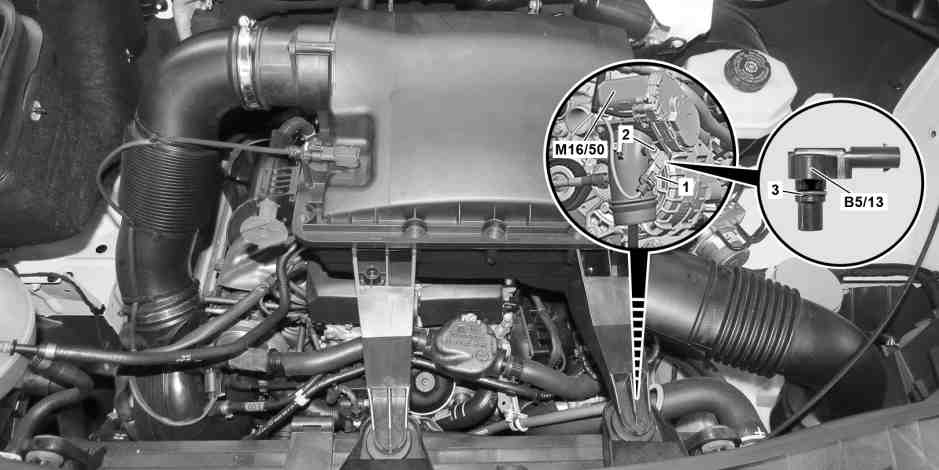

D09.41-1244-09
1 | Elektrický konektorový spoj | B5/13 | Snímač tlaku před škrticí klapkou | |
2 | Šroub | M16/50 | Nastavovač škrticí klapky | |
3 | Těsnicí kroužek |
Varování | Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty | Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
| Demontáž, montáž | ||
1 | Vypnout zapalování a uložit klíček s dálkovým ovládáním mimo dosah vysílače (nejméně 2 m). | ||
2 | Odblokovat a odpojit elektrický konektorový spoj (1). | ||
3 | Vyšroubovat šroub (2) a demontovat snímač tlaku před škrticí klapkou (B5/13). | Montáž: Vyměnit těsnicí kroužek (3). | |
4 | Montáž se provádí v obráceném pořadí. | ||
Dodatečné práce | |||
5 | Připojit diagnostický systém vozidla a načíst chybovou paměť. | ||
| |||
Vymazat existující chyby. | |||
Varování | Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů. | Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti. | |
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
6 | Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost motoru. |
Odkazované dokumenty
- ad0000d200006ts
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- as0000z000201a Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as4900z000101a Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otr
