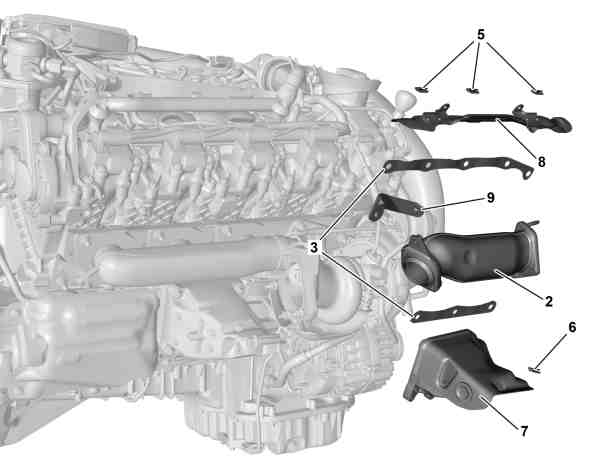

Znázorněno u motoru 278 (vpravo) |
2 | Výfukové potrubí |
3 | Ochranné plechy |
5 | Svorky |
6 | Svorka |
7 | Plech tepelné ochrany |
8 | Plech tepelné ochrany |
9 | Držák |
P14.10-2107-06

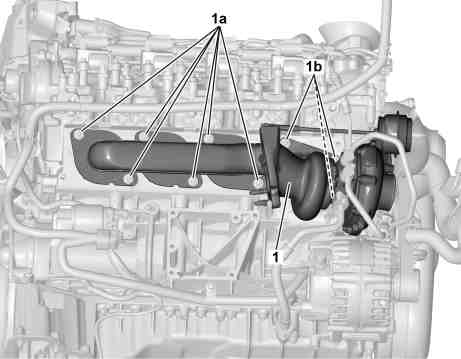

Znázorněno u motoru 278 (vpravo) |
1 | Výfukové turbodmychadlo se sběračem výfukových plynů |
1a | Matice |
1b | Matice |
P14.10-2106-11
Varování | Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny | Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje. | |
Výstraha | Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje | Používat ochranné rukavice, ochranný oděv a ochranné brýle. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
| Demontáž, montáž | ||
1 | Demontovat motor s přední nápravnicí | ||
2.1 | Stáhnout svorku (6) ze plechu tepelné ochrany (7) | Při demontáži pravého výfukového turbodmychadla se sběrným výfukovým potrubím (1). | |
2.2 | Demontovat vedení chladicí kapaliny z kompresoru chladiva a uzavřít otevřené přípojky uzavíracími zátkami | Při demontáži levého výfukového turbodmychadla se sběrným výfukovým potrubím (1). | |
Šroub vedení chladiva u kompresoru chladiva | |||
Sada uzavíracích zátek | |||
3 | Demontovat plech tepelné ochrany (7) z nosiče motoru | Šroub plechu tepelné ochrany u nosníku motoru | |
4 | Demontovat plech tepelné ochrany (8) z hlavy válců | Montáž: Dbát na správné umístění svorek (5) na plechu tepelné ochrany (8) a těsnění sběrného výfukového potrubí. | |
Šroub plechu tepelné ochrany u výfukového turbodmychadla/hlavy válců | |||
5 | Stáhnout hadici podtlaku regulačního ventilu plnicího tlaku z výfukového turbodmychadla se sběrným výfukovým potrubím (1) | ||
6 | Demontovat potrubí plnicího vzduchu | ||
7 | Demontovat vedení chladicí kapaliny chladiče plnicího vzduchu z víka rozvodů | Při demontáži pravého výfukového turbodmychadla se sběrným výfukovým potrubím (1). | |
8 | Demontovat vedení chladicí kapaliny | ||
9 | Demontovat horní olejové vedení z výfukového turbodmychadla se sběrným výfukovým potrubím (1) | ||
10 | Odmontovat spodní olejové vedení z olejové vany | ||
11 | Demontovat držák (9) mezi výfukovým potrubím (2) a hlavou válců | Matice držáku výfukového potrubí u hlavy válců | |
Šroub držáku u výfukového potrubí | |||
12 | Demontovat výfukové potrubí (2) | Schéma utahování výfukového turbodmychadla | |
Montáž: Sledovat schéma utahování. | |||
Šroub/matice výfukového potrubí u výfukového turbodmychadla | |||
13 | Odšroubovat matice (1a, 1b) z výfukového turbodmychadla se sběrným výfukovým potrubím (1) | ||
Montáž: Sledovat schéma utahování sběrného výfukového potrubí (1). | |||
Matice výfukového turbodmychadla/sběrného výfukového potrubí u hlavy válců | |||
14 | Demontovat ochranný plech (3) výfukového turbodmychadla se sběrným výfukovým potrubím (1) | ||
15 | Odejmout výfukové turbodmychadlo se sběrným výfukovým potrubím (1) od hlavy válců | Montáž: Očistit těsnicí plochy a vyměnit těsnění sběrného výfukového potrubí. | |
Čisticí sprej Loctite 7063 (400 ml) | |||
16 | Montáž se provádí v obráceném pořadí | ||
| Zkontrolovat | ||
17 | Zkontrolovat hladinu motorového oleje a v případě potřeby vyrovnat | ||
| Motor 157 v typu 217, 222 | ||
| Motor 278 v typu 217, 222 | ||
Varování | Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů. | Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti. | |
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
18 | Provést zkušební běh motoru, přitom zkontrolovat funkci a těsnost motoru |
129 589 00 91 00
Sada uzavíracích zátek
Odkazované dokumenty
- ah0000p500001a Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles
- ap1800p0101ew Výměna oleje a olejového filtru motoru
- ap1800p0101ewg Výměna oleje a olejového filtru motoru
- ap1800p0101ewo Výměna oleje a olejového filtru motoru
- ap1800p0101ewr Výměna oleje a olejového filtru motoru
- ar0110p2500lfb Demontáž, montáž motoru s přední nápravnicí
- ar0940p602010nmb Schéma utahování výfukového turbodmychadla
- ar0941p8620lfb Kanály plnicího vzduchu demontovat, namontovat
- ar1410p300001mm Schéma utahování sběrného výfukového potrubí
- ar1830p6850lfb Demontáž, montáž olejových vedení
- ar2020p7440lfb Demontáž, montáž vedení chladicí kapaliny
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as1800z000101a Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje
- as2000z000101a Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny
- as4900z000101a Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otr
