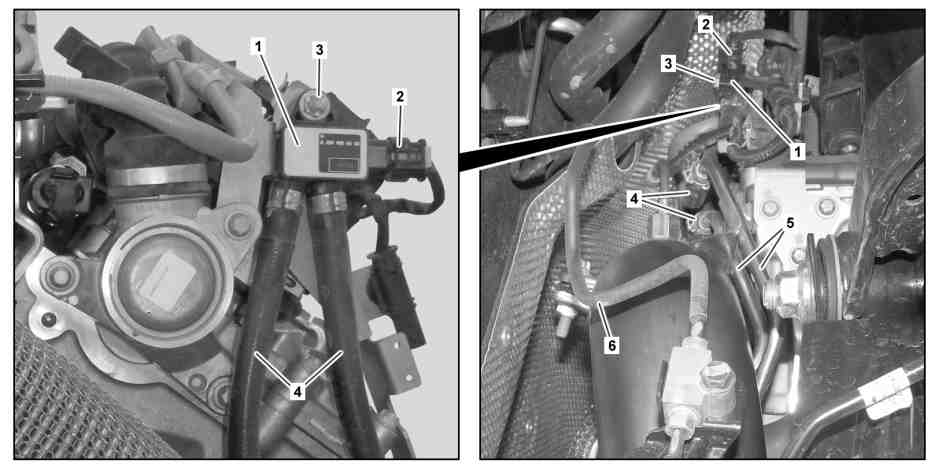

S07.04-4750-09
1 | Snímač diferenčního tlaku | 3 | Matice | 5 | Tlaková vedení | ||
2 | Elektrický konektorový spoj | 4 | Tlakové hadice | 6 | Brzdové vedení vpředu vpravo |
Upozornění na věcné škody | Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
| Demontovat | ||
1 | Demontovat pravé přední kolo. | ||
2 | Demontovat pravý vnitřní blatník. | ||
3 | Označit tlakové hadice (4) podle tlakových potrubí (5). | ||
4 | Odpojit elektrický konektorový spoj (2). | ||
5 | Odšroubovat matici (3). | ||
6 | Demontovat tlakové hadice (4) z tlakových vedení (5) a uzavřít otvory vhodnými uzavíracími zátkami. | Kleště na nacvakávací svorky | |
Sada uzavíracích zátek | |||
7 | Vyjmout snímač rozdílu tlaku (1) s tlakovými hadicemi (4). | Snímač rozdílového tlaku (1) lze demontovat a měnit pouze společně s tlakovými hadicemi (4). | |
| Montáž | ||
8 | Snímač rozdílového tlaku (1) umístit v místě instalace. | ||
9 | Tlakové hadice (4) namontovat bez pnutí na tlaková potrubí (5). | Sledovat značení a vyměnit nacvakávací svorky. | |
Kleště na nacvakávací svorky | |||
10 | Utáhnout matici (3). | ||
11 | Zapojit elektrický konektorový spoj (2). | ||
12 | Načíst a vymazat chybovou paměť a inicializovat snímač rozdílového tlaku (1). | Při výměně snímače rozdílového tlaku (1). | |
| |||
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
13 | Provést zkušební běh motoru a snímač rozdílového tlaku (1) i tlakové hadice (4) zkontrolovat na těsnost. | ||
14 | Namontovat pravý vnitřní blatník. | ||
15 | Namontovat pravé přední kolo. |
129 589 00 91 00
Sada uzavíracích zátek
171 589 00 37 00
Kleště na nacvakávací svorky
Odkazované dokumenty
- ad0000s200006p
- ah0000p500001a Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles
- ah5400p000101a Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem
- ar4010s1100p Demontáž, montáž kol
- ar8810s1301p Demontáž, montáž vnitřního blatníku vpředu
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
