Provedení krátkého testu kontroly těsnosti

AR06.00-P-0003RFW

Provedení krátkého testu kontroly těsnosti

19.10.2018

Motor

780 v typu 253.992/993

Vyobrazení kontrolního místa v oblasti víčka palivové nádrže

Vyobrazení kontrolního místa v oblasti palivové nádrže před zadní nápravou

Vyobrazení kontrolního místa v oblasti jednotky regulace tlaku

Vyobrazení kontrolních míst v oblasti palivového článku

 Nebezpečí

Nebezpečí exploze při úniku vodíku nebo při přehřátí palivové nádrže při pracích na vozidlech s pohonem na vodík. Nebezpečí omrznutí částí těla v důsledku unikajícího plynu a při dotyku se součástmi vedení plynu při vyprazdňování palivových nádrží. Nebezpečí udušení při vdechnutí směsi vzduchu s vodíkem. Nebezpečí popálení při sáhnutí do nenápadného bleděmodrého vodíkového plamene.

AS00.00-Z-0030-01B

Upozornění na věcné škody

Pokyny k systému palivových článků

AH00.00-P-0022-01RFW

Upozornění na věcné škody

Podmínky pro vjezd do dílny

AH00.00-P-0021-01RFW

Pokyny k bezpečnostním součástem

AH00.00-Z-0019-01A

Provedení krátkého testu kontroly těsnosti

1

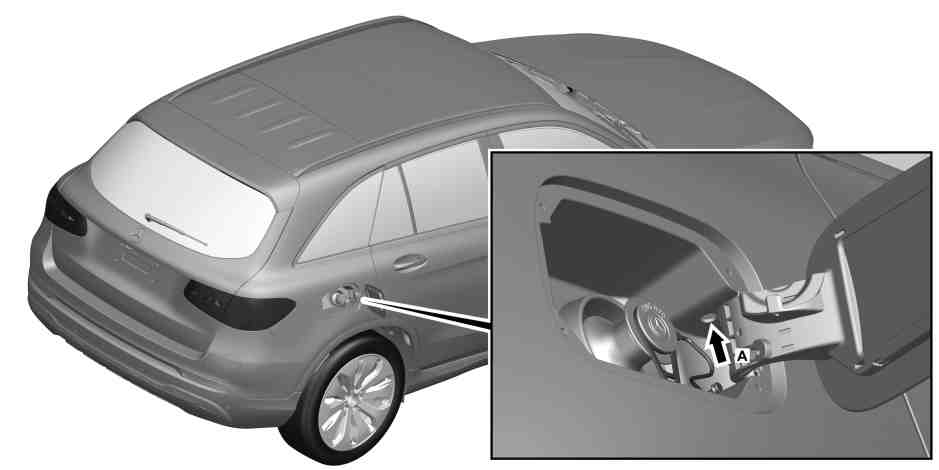

Prověřit kontrolní místo (šipka A) přístrojem na kontrolu vodíku.



253 588 03 21 00 Detektor plynů

WS47.00-P-0042B

 Běžné přístroje/nářadí kapesní svítilna s ochranou proti expozici, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmyWitte + Sutor GmbH.

 Zavést hrot zkušebního přístroje do otvoru v plnicí prohlubni palivové nádrže.

 Požadovaná hodnota obsahu vodíku nižší než 8000 ppm

Pokud je požadovaná hodnota překročena:



Zajistit vozidlo a nechat proběhnout samovolný únik, dokud nebude úbytek vodíku nižší než 8000 ppm.

2

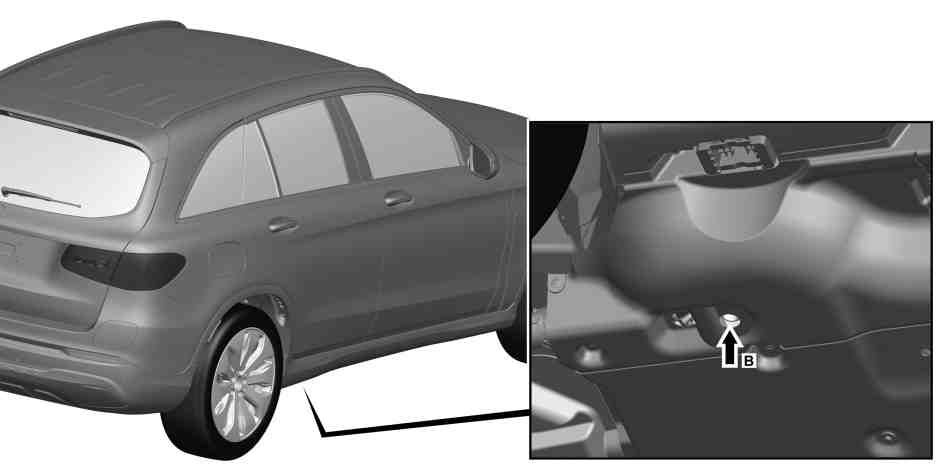

Prověřit kontrolní místo (šipka B) přístrojem na kontrolu vodíku.



253 588 03 21 00 Detektor plynů

WS47.00-P-0042B

 Běžné přístroje/nářadí kapesní svítilna s ochranou proti expozici, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmyWitte + Sutor GmbH.

 Zavést hrot zkušebního přístroje do otvoru v obložení podlahy.

 Požadovaná hodnota obsahu vodíku nižší než 8000 ppm

Pokud je požadovaná hodnota překročena:



Zajistit vozidlo a nechat proběhnout samovolný únik, dokud nebude úbytek vodíku nižší než 8000 ppm.

3

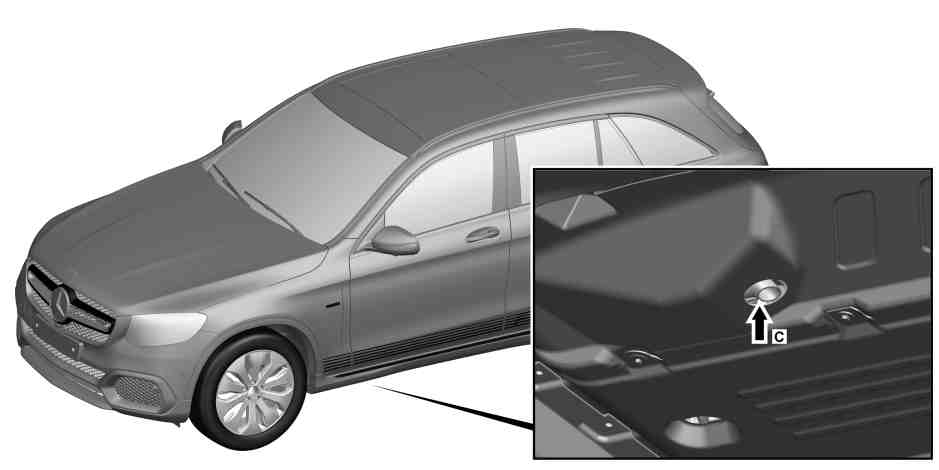

Prověřit kontrolní místo (šipka C) přístrojem na kontrolu vodíku.



253 588 03 21 00 Detektor plynů

WS47.00-P-0042B

 Běžné přístroje/nářadí kapesní svítilna s ochranou proti expozici, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmyWitte + Sutor GmbH.

 Zavést hrot zkušebního přístroje do otvoru v obložení podlahy.

 Požadovaná hodnota obsahu vodíku nižší než 8000 ppm

Pokud je požadovaná hodnota překročena:



Zajistit vozidlo a nechat proběhnout samovolný únik, dokud nebude úbytek vodíku nižší než 8000 ppm.

4

Prověřit kontrolní místo (šipka D) přístrojem na kontrolu vodíku.



253 588 03 21 00 Detektor plynů

WS47.00-P-0042B

 Běžné přístroje/nářadí kapesní svítilna s ochranou proti expozici, srovnatelná s výrobky AccuLux kapesní svítilna MHL 5 EX firmyWitte + Sutor GmbH.

 Zavést hrot zkušebního přístroje mezi palivový článek a čelní stěnu.

 Požadovaná hodnota obsahu vodíku nižší než 8000 ppm

Pokud je požadovaná hodnota překročena:



Zajistit vozidlo a nechat proběhnout samovolný únik, dokud nebude úbytek vodíku nižší než 8000 ppm.
