Demontáž, montáž setrvačníku

AR03.30-D-8002SD

Demontáž, montáž setrvačníku

24.2.11

9.1.08

Vyměnit šrouby setrvačníku

Pracovní krok 4

 

Demontáž, montáž

1

Demontáž konektorového spoje

AR25.10-S-0050SD

2

Demontovat startér (M1)

AR15.30-D-7100SD

3

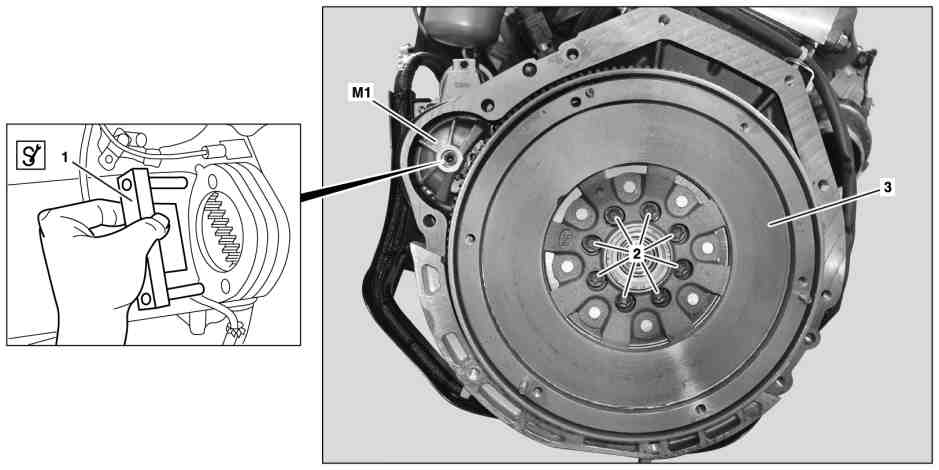

Nasadit upevňovací pojistku (1) do otvoru startéru

  Blokovací pojistku (1) nechat zaskočit do ozubeného věnce setrvačníku (3), v případě potřeby motorem pootočit na řemenici s tlumičem kmitů ve směru točení motoru.

 Nástavec nástrčkového klíče

*001589650900

 Blokovací pojistka

*602589004000

4

Vyšroubovat šrouby (2)

 Montáž: Vyměnit šrouby (2).



*BA03.30-N-1002-01S

5

Vyjmout blokovací pojistku (1)

 Blokovací pojistka

*602589004000

6

Sejmout setrvačník (3)

 Montáž: Zkontrolovat poškození ozubeného věnce setrvačníku (3), popř. setrvačník (3) vyměnit.

Dbát na správné uložení setrvačníku (3).

7

Montáž se provádí v obráceném pořadí

8

Provést inicializaci

 Pouze tehdy, pokud byl vyměněn setrvačník (3) za nový.

Pomocí STAR DIAGNOSIS v menu "přizpůsobení řídicí jednotky" provést inicializaci.



Připojení STAR DIAGNOSIS, načtení chybové paměti

AD00.00-D-2000-04SD

Číslo

Název

Motor
646
v typu
906

BA03.30-N-1002-01S

Šroub závitového běžícího nástavce pro setrvačník příp. dvojhmotový setrvačník na klikovém hřídeli

1. stupeň

Nm

45

2. stupeň

 °

90
