Demontáž, montáž víka s radiálním hřídelovým těsněním

AR01.40-D-8925TSF

Demontáž, montáž víka s radiálním hřídelovým těsněním

18.02.2020

Motor

651 v typu 910

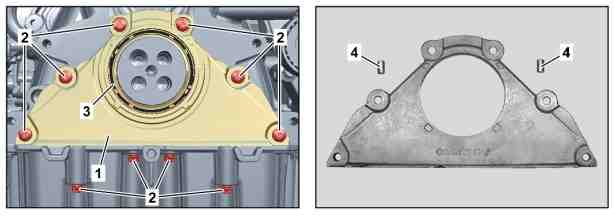

1

Víko

2

Šrouby

3

Radiální hřídelový těsnicí kroužek

4

Vodicí pouzdro

 Výstraha

Nebezpečí poranění očí a pokožky stykem s motorovým olejem. Nebezpečí otravy při požití motorového oleje

Používat ochranné rukavice, ochranný oděv a ochranné brýle.
Nenalévat motorový olej do nádobek k pití.

AS18.00-Z-0001-01A

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A



Demontovat

1

Demontovat řemenici.

AR03.30-D-1700TSF

2

Vyšroubovat šrouby (2).

3

Demontovat víko (1).

4

Demontovat vodicí pouzdra (4).

5

Demontovat radiální hřídelový těsnicí kroužek (3) z víka (1).


Jako podložku použít vhodnou textilii.
V opačném případě může dojít k poškození.

 Demontážní a montážní nástroj

*116589016200



Očistit

6

Očistit dosedací plochy radiálního hřídelového těsnicího kroužku (3) a víka (1).

AR01.00-P-0050-01A

Loctite 7200

*BR00.45-Z-1038-04A

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A



Montáž

7

Nanést těsnicí hmotu na olejovou vanu.

Pokyny k nanesení těsnicího prostředku olejové vany

AH01.45-N-0001-01WE

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Vyrážecí pistole

*112589002500

8

Nanést těsnicí hmotu na víko (1).

Pokyny k nanesení těsnicího prostředku u víka bloku válců

AH01.40-N-1000-04WE

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Vyrážecí pistole

*112589002500

9

Namontovat víko (1).

 Za tím účelem nasadit víko (1).

10

Nasadit vodicí pouzdra (4) zvenku do víka (1) a zarazit pomocí vhodného trnu.

 Vodicí pouzdra (4) musí lícovat s víkem (1).

11

Zašroubovat šrouby (2).


Sledovat různé délky šroubů.
V opačném případě může dojít k poškozením klikové skříně.

 Šroub olejové vany/horního dílu olejové vany u víka klikové skříně

*BA01.45-N-1006-01TS

 Šroub víka klikové skříně u klikové skříně

*BA01.40-N-1002-03TSF

12

Namontovat radiální hřídelový těsnicí kroužek (3).

AR03.20-D-3002-01TSR

 Zatahovací nástroj

*651589016100

13

Namontovat řemenici.

AR03.30-D-1700TSF



Zkontrolovat

14

Zkontrolovat hladinu motorového oleje.


Hladina motorového oleje nesmí přesáhnout značku maxima.
V opačném případě může dojít k poškození motoru.

Při nesprávné hladině motorového oleje



Upravit výšku hladiny motorového oleje.



Multigrade servisní motorové oleje Low SPAsh (specifikace 228.51)

BB00.40-P-0228-51A



Multigrade servisní motorové oleje Low SPAsh (specifikace 229.31)

BB00.40-P-0229-31A

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

15

Zkontrolovat těsnost při běžícím motoru.

 Pouze vizuální kontrola.

 Kliková skříň, víko rozvodů, víko klikové skříně

Číslo

Název

Motor 651 v typu 910

BA01.40-N-1002-03TSF

Šroub víka klikové skříně u klikové skříně

Nm

9

 Olejová vana

Číslo

Název

Motor 651 v typu 910

BA01.45-N-1006-01TS

Šroub olejové vany/horního dílu olejové vany u víka klikové skříně

Nm

9

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1013-01A

Těsnicí hmota Loctite 5970, 50 ml

A 003 989 98 20 10

BR00.45-Z-1038-04A

Loctite 7200

Henkel AG & Co. KGaA
http://www.loctite.de

BR00.45-Z-1046-04A

Čisticí sprej Loctite 7063 (400 ml)

A 001 986 71 71 09
