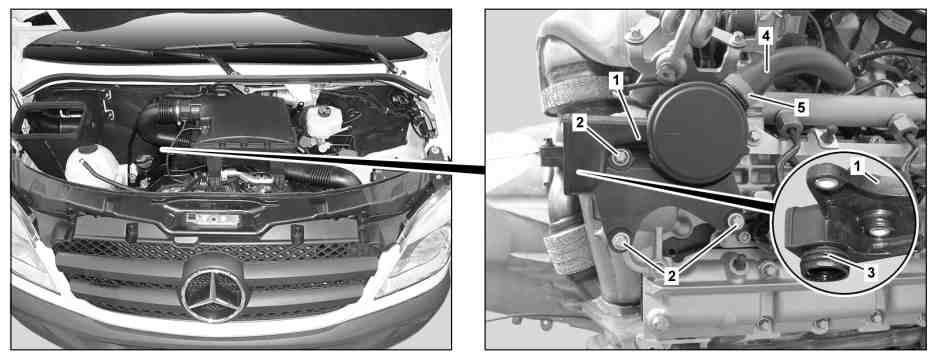

D01.20-1019-08
Znázorněno u motoru 642.992 |
1 | Odlučovač oleje | 3 | Těsnicí kroužek | 5 | Svěrací spona | ||
2 | Šrouby | 4 | Odvzdušňovací hadice |
| Demontáž, montáž | ||
1 | Demontovat kryt pravého víka hlavy válců | ||
2 | Vyšroubovat šrouby (2) a odlučovač oleje (1) vytlačit z víka hlavy válců | Šroub odlučovače oleje u víka hlavy válců | |
3 | Zkontrolovat těsnicí sponu (3) odlučovače oleje (1) | Při poškození: | |
| |||
Vyměnit těsnicí kroužek (3) | |||
4 | Svěrací sponu (5) demontovat a odvzdušňovací hadice (4) stáhnout z odlučovače oleje (1) | Při výměně odlučovače oleje (1) | |
5 | Zkontrolovat svěrací sponu (5) | Při výměně odlučovače oleje (1) | |
Při poškození: | |||
| |||
Vyměnit svěrací sponu (5) | |||
6 | Montáž se provádí v obráceném pořadí | ||
Nebezpečí! | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí. | |
7 | Provést zkušební běh motoru a zkontrolovat motor v oblasti odlučovače oleje (1) ohledně těsnosti |
Odkazované dokumenty
- ar0120d5015sf Demontáž, montáž krytu víka hlavy válců
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
