Výměna oleje zadní nápravy

AP35.00-P-3501E

Výměna oleje zadní nápravy

26.02.2020

Typ

118.353/354/653/654, 177.053/054, 247.753/754

Odkazy na změny

17.09.2019

Plnicí množství zadní rozvodovky

Typ 118.353/354/653/654, typ 177.053/054

BF35.31-P-1002-02F

11.12.2019

Šroub hladiny oleje spojky vlevo/vpravo

BA35.31-P-1007-07A

11.12.2019

Výpustný šroub oleje spojky vlevo/vpravo

BA35.31-P-1006-07A

13.02.2020

Plnicí množství zadní rozvodovky

Typ 118.353/354/653/654, typ 177.053/054, typ 247.753/754

BF35.31-P-1002-02F

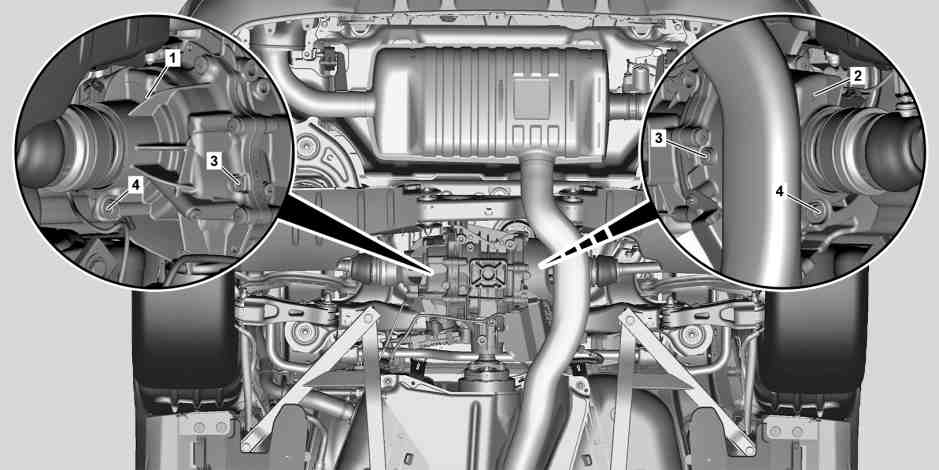

Znázorněn typ 177.053

1

Spojka vlevo

3

Výpustný šroub

2

Spojka vpravo

4

Plnicí šroub

 Varování

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A

 Nebezpečí

Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku

Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla.

AS00.00-Z-0010-01A

 Výstraha

Nebezpečí poranění kůže a očí při manipulaci s převodovým olejem. Nebezpečí ohrožení zdraví při požití převodového oleje

Používat ochranné rukavice, ochranný oděv a ochranné brýle.
Nenalévat převodový olej do nádobek pro nápoje.

AS00.40-Z-0001-01A

Přípravné práce

1

Zvednout vozidlo pomocí dílenského zvedáku.



AR00.60-P-1006A


Odstavit vozidlo ve vodorovné poloze.
V opačném případě dojde k nesprávnému naplnění zadní rozvodovky, přičemž může nesprávné plnicí množství oleje vést k netěsnosti a materiálním poškozením.



Očistit

2

Očistit okolí výpustných šroubů (3) a plnicích šroubů (4).



Demontovat

3

Vyšroubovat plnicí šrouby (4) ze spojky vlevo (1) a spojky vpravo (2) a zlikvidovat je.

Vypuštění

4

Vyšroubovat výpustné šrouby (3) ze spojky vlevo (1) a spojky vpravo (2), zlikvidovat je a vypustit spojkový olej.



Očistit

5

Očistit otvory pro výpustné šrouby (3) ve spojce vlevo (1) a spojce vpravo (2).

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A



Montáž

6

Zašroubovat nové výpustné šrouby (3) do spojky vlevo (1) a spojky vpravo (2).


Vyměnit výpustné šrouby (3) po každém vyšroubování.
V opačném případě může dojít ke ztrátě kapaliny a k poškozením.

 Výpustný šroub oleje spojky vlevo/vpravo

*BA35.31-P-1006-07A

Doplnění

7

Doplnit spojkový olej do spojky vlevo (1) a spojky vpravo (2) po spodní hranu otvorů pro plnicí šrouby (4).

 Plnicí množství zadní rozvodovky

*BF35.31-P-1002-02F



Očistit

8

Očistit otvory pro plnicí šrouby (4) ve spojce vlevo (1) a spojce vpravo (2).

Čisticí sprej Loctite 7063 (400 ml)

*BR00.45-Z-1046-04A



Montáž

9

Zašroubovat nové plnicí šrouby (4) do spojky vlevo (1) a spojky vpravo (2).


Vyměnit plnicí šrouby (4) po každém vyšroubování.
V opačném případě může dojít ke ztrátě kapaliny a k poškozením.

 Šroub hladiny oleje spojky vlevo/vpravo

*BA35.31-P-1007-07A

10

Spustit vozidlo pomocí dílenského zvedáku.



AR00.60-P-1006A

Vynulování servisních dat

11

Připojit diagnostický systém.



AD00.00-P-2000-06MFA

12

Vynulovat data olejového servisu zadní rozvodovky.

 Vyvolat vymazání dat olejového servisu v diagnostickém systému následujícím způsobem:
Zvolit řídicí jednotku „N15/17 - Pohon všech kol (VG)“ 
zvolit bod menu „Přizpůsobení“ 
zvolit bod menu „Procesy zaškolení“ 
zvolit bod menu „Vynulování dat olejového servisu“ a provést řízený postup.

13

Odpojit diagnostický systém.



AD00.00-P-2000-06MFA

 Zadní rozvodovka

Číslo

Název

Typ 118

Typ 177

BA35.31-P-1006-07A

Výpustný šroub oleje spojky vlevo/vpravo

Nm

15

15

 Zadní rozvodovka

Číslo

Název

Typ 247

BA35.31-P-1006-07A

Výpustný šroub oleje spojky vlevo/vpravo

Nm

15

 Zadní rozvodovka

Číslo

Název

Typ 118

Typ 177

BA35.31-P-1007-07A

Šroub hladiny oleje spojky vlevo/vpravo

Nm

15

15

 Zadní rozvodovka

Číslo

Název

Typ 247

BA35.31-P-1007-07A

Šroub hladiny oleje spojky vlevo/vpravo

Nm

15

 Zadní rozvodovka

Číslo

Název

Typ 118.353/354/653/654,
typ 177.053/054,
typ 247.753/754

BF35.31-P-1002-02F

Plnicí množství zadní rozvodovky

Twin HAG

Uzavírací šroub nápravy

Liter

0,5

Uzavírací šroub spojky

Vlevo

Liter

0,4

Vpravo

Liter

0,4

Předepsané převodové oleje - přehled

BB00.40-P-0231-01A

Schválené převodové oleje pro rozvodovky

BB00.40-P-0235A

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1046-04A

Čisticí sprej Loctite 7063 (400 ml)

A 001 986 71 71 09
