Kontrola vzduchové klapky motorového prostoru

Typ ap · téma 20.00 · verze 0100 · 2020-04-02

Platí pro: Motor 254 v typu 213

Zařazení

Funkční skupina 1 Motor › 20 Chlazení motoru › 20.00 Všeobecné — Řada 213

EinPAS 15 Motor › 15.30 Sání vzduchu/přeplňování › 15.30.31 Servomotor/nastavovací člen/válec — Řada 213

Platí také pro motory/převodovky: 254 ***

AP20.00-P-2052F

Kontrola vzduchové klapky motorového prostoru

17.03.2020

Motor

254 v typu 213

Kontrola vzduchové klapky motorového prostoru

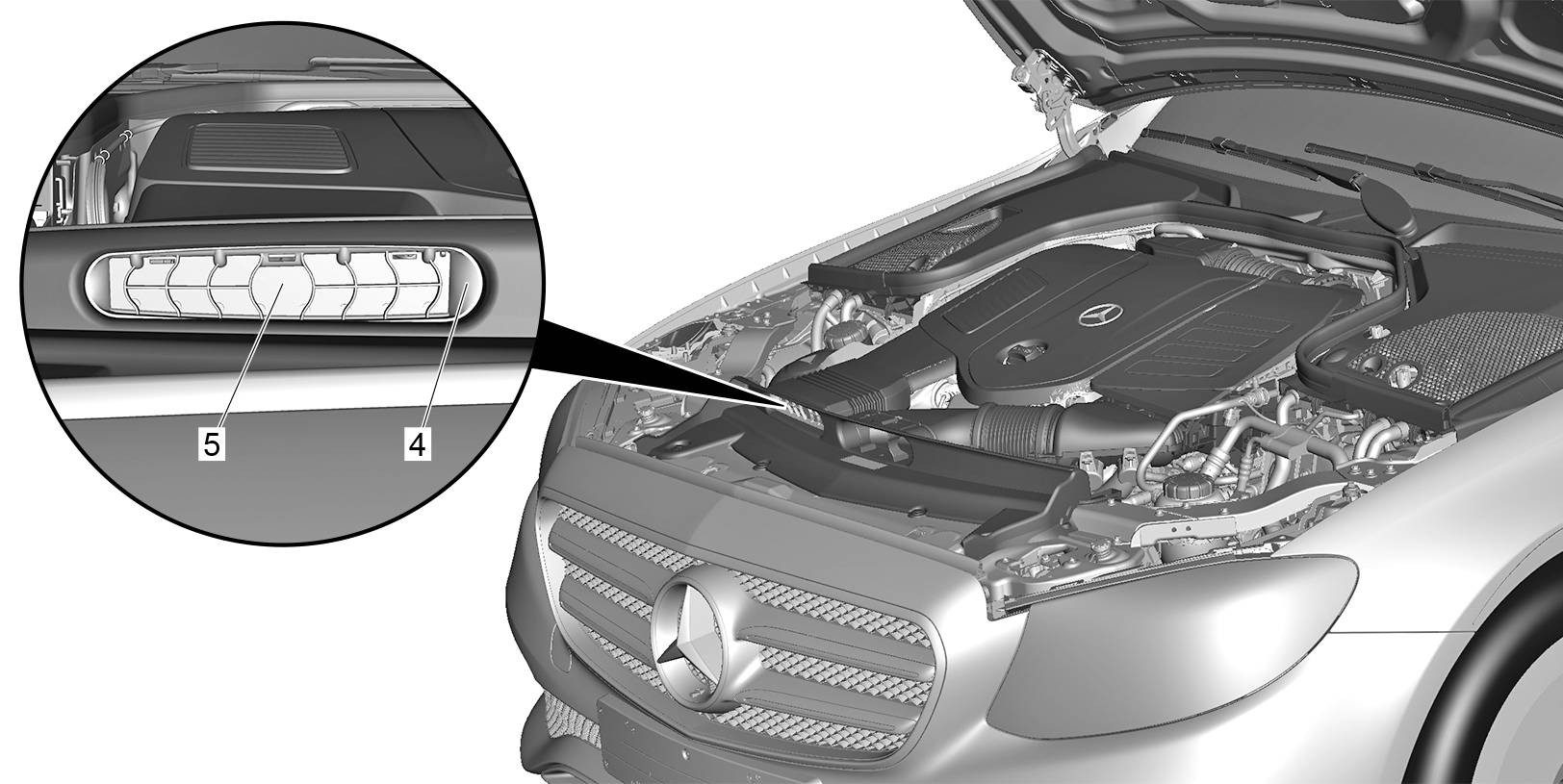

P20.00-A077-09

Znázorněn motor 254.9 v typu 213.073

4

Kryt větrací klapky

5

Větrací klapka

Varování

Nebezpečí poranění přivřením nebo přiskřípnutím, v extrémním případě amputací končetin při zásazích do mechaniky

Při pohybu součástí se nesmí nacházet žádné části těla ani končetiny v oblasti pohybů mechaniky.

AS00.00-Z-0009-01A

Očistit

1

Očistit okolí krytu větrací klapky (4).

Zkontrolovat

2

Zkontrolovat funkci větrací klapky (5) otevřením a zavřením.


Větrací klapka (5) musí být volně pohyblivá.
V opačném případě může dojít k poškozením v motorovém prostoru.

Při zjištění závad

Odstranit závady.

Na zvláštní zakázku.

3

Zkontrolovat kryt větrací klapky (4) ohledně poškození, deformace a správného usazení.

Při zjištění závad

Odstranit závady.

Na zvláštní zakázku.
