拆卸/安装动力转向机构马达

AR46.35-P-1002MCC

拆卸/安装动力转向机构马达

4.5.15

型号

451.3/4

带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))

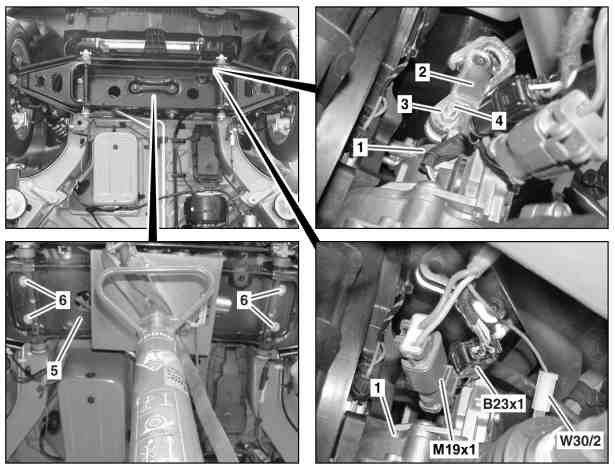

图示为车型 451.30

1

齿轮齿条式转向机构

2

转向联轴节

3

螺母

4

螺栓

5

前轴托架

6

螺栓

B23x1

动力转向机构扭矩传感器的连接器

M19x1

动力转向机构连接器

W30/2

底部动力转向泵噪音抑制装置

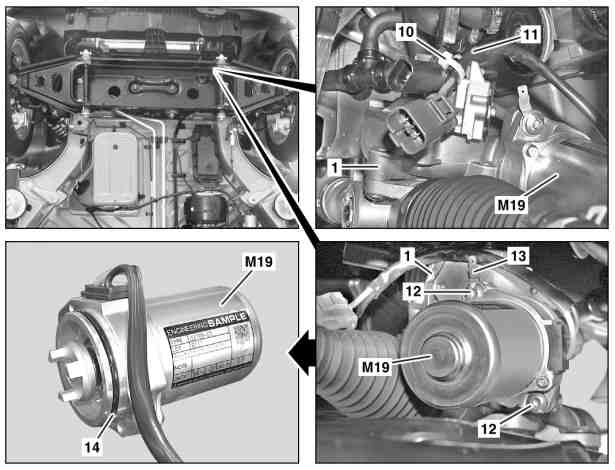

图示为车型 451.30

1

齿轮齿条式转向机构

10

电缆扎带

11

电线

12

螺栓

13

接触凸耳

14

密封圈

M19

动力转向机构马达

 

拆卸/安装



关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

 注意危险！

有汽车打滑或从举升台上掉落而造成人员死亡的风险。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

1

使用车辆举升机举升车辆

2

拆下底板饰板

3

拆下前隔板

型号 451.3 （451.39除外）, 451.4 （451.49除外）
带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))

 用两个螺母固定前隔板.

4

松开转向联轴节 (2) 上的螺母 (3).


切勿完全松开螺母 (3).
否则, 将前轮调节至正前位置时, 螺栓 (4) 可能掉出, 转向联轴节 (2) 可能断开, 从而损坏蜗牛喇叭和气囊盘簧式电缆触点.

 转动前轮, 直到可以接触到螺母 (3).

 螺钉/螺栓 - 连接转向联轴节到齿轮齿条式转向机构

*BA46.10-P-1001-01F

5

用车辆举升机降下车辆

6

将前轮置于正前位置, 然后用固定装置固定住方向盘


锁止方向盘.
否则可能会损坏高音喇叭和气囊盘簧式电缆触点.

 保持架

*129589012100

7

用车辆举升机升起车辆, 然后固定就位

AR00.60-P-0100MCC

8

松开转向联轴节 (2) 上的螺母 (3), 拆下螺栓 (4), 然后将转向联轴节 (2) 从齿轮齿条式转向机构 (1) 上向上滑下.


更换螺母 (3) 和螺栓 (4). 仅可以使用车型 451 上允许使用的螺栓 (4) 和螺母 (3).
由于使用了其他表面涂层, 相同尺寸的其他车型的螺栓和螺母具有不同的特性, 并可能会削弱螺栓连接的强度.

 松开螺母 (3) 时, 凸轮形状的螺栓 (4) 会随之转动半圈左右. 但是, 无需反向固定螺栓 (4).

 安装: 检查转向联轴节 (2) 是否活动自如, 如有必要, 则进行更换.

9

断开动力转向机构扭矩传感器的连接器 (B23x1)

10

断开动力转向机构连接器 (M19x1)

11

断开底部动力转向泵噪音抑制装置 (W30/2)

12

拆下前轴托架的支架

型号 451.390/392/490/492
带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))

AR33.10-P-0002MEX

型号 451.391/491
带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))

AR33.10-P-0002MEV

 仅拆下前轴托架 (5) 的前轴托架支架.

13

使用伸缩式举升机和拆卸固定装置支撑前轴托架 (5)



000 588 11 62 00 主总成支架

WS01.00-P-0092B

 拆卸夹具

*450589026200

14

拆下前轴托架 (5) 上的螺钉/螺栓 (6)



000 588 11 62 00 主总成支架

WS01.00-P-0092B

 安装: 拧入螺钉/螺栓 (6), 然后拆下伸缩式举升机及拆卸固定装置.
将前轴托架 (5) 滑入最靠前的位置, 在该位置对中, 然后拧紧螺钉/螺栓 (6).

 螺栓 - 连接前轴托架到车身

*BA33.10-P-1001-01D

 拆卸夹具

*450589026200

15

用伸缩式举升机小心地降下前轴托架 (5), 直至能够接触到动力转向机构马达 (M19)

16

拆下电缆扎带 (10), 然后将电线 (11) 放到一旁

 注意电线 (11) 的铺设.

 安装: 更换电缆扎带 (10).

17

拆下动力转向机构马达 (M19) 上的螺栓 (12).

 注意接触凸耳 (13) 的安装位置.

 螺栓 - 连接电动机到齿轮齿条式转向机构

*BA46.20-P-1005-01G

18

从齿轮齿条式转向机构 (1) 上拆下动力转向机构马达 (M19)

 确保没有污垢进入动力转向机构马达 (M19) 和齿轮齿条式转向机构 (1). 检查密封圈 (14) 的状况和落座情况.

 安装: 为便于装配动力转向机构马达 (M19), 稍稍润滑密封圈 (14).

Syntheso GLK 1 润滑脂

*BR00.45-Z-1059-06A

19

按照拆卸的相反顺序进行安装

20

进行车轮定位检查

型号 451.3/4
带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))不记录车身水平高度

AR40.20-P-0200MCC

型号 451.3/4
带代码V26 (助力转向,电子动力转向系统(EPS)(标准配置(FFO)))记录车身水平高度

AR40.20-P-0200MCE

 根据授权服务中心设备, 选择记录车身水平高度的测量类型或不记录车身水平高度的测量类型.

 前轴托架

号码

名称

车型 451.30/33/380/40/ 43/480

型号 451.390/392/490/492

BA33.10-P-1001-01D

螺栓 - 连接前轴托架到车身

Nm

100

85

 前轴托架

号码

名称

型号 451.391/491

BA33.10-P-1001-01D

螺栓 - 连接前轴托架到车身

Nm

100

 转向轴

号码

名称

型号 451.3/4

BA46.10-P-1001-01F

螺钉/螺栓 - 连接转向联轴节到齿轮齿条式转向机构

Nm

20

 转向机

号码

名称

型号 451.3/4

BA46.20-P-1005-01G

螺栓 - 连接电动机到齿轮齿条式转向机构

Nm

25

检修工具

号码

名称

订单号

BR00.45-Z-1059-06A

Syntheso GLK 1 润滑脂

Q0012978V000000000
