AR46.35-P-1000MCC
| 拆卸/安装动力转向控制单元
| 21.8.07
|
车型 451.3 /4, 装配动力转向系统, 电子动力换档 (FFO)/代码 (V26)
| 拆卸/安装
|
|
|
| 关于避免由静电放电引起电子部件损坏的说明
|
| AH54.00-P-0001-01A
|
1
| 拆下信号采集及促动控制模组 (SAM) 控制单元, 然后和保持连接状态的电线一起置于一侧.
| 不要从蓄电池上断开接地线.
| AR54.21-P-1254MCC
|
2
| 松开螺母 (1), 然后拆下接地线 (2).
| 更换自锁螺母 (1).
|
|
3

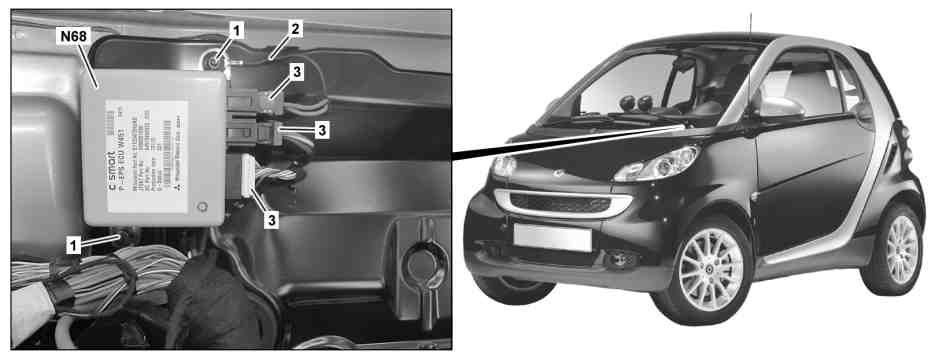

| 拆下动力转向控制单元 (N68).
|
|
|
4
| 分开电气连接器 (3)
|
|
|
5
| 反序安装
|
|
|
6
| 读取故障记忆, 如有必要, 则进行清除
|
|
|
| 连接智能诊断仪 (STAR DIAGNOSIS) , 并读取故障码存储器
|
| AD00.00-P-2000-04MCC
|
