分开/连接涡轮增压器上的隔热板
类型 ar · 主题 09.40 · 版本 0101 · 2008-08-01
适用于：ENGINE 900.917 /918 /919 in MODEL 668, 670
所在位置
功能组 1 发动机 › 09 进气装置，增压装置 › 09.40 涡轮增压器 — 车系 668 · 车系 670 · 车系 900（车型 917, 918, 919）
EinPAS 35 车身/车架/可拆卸零件 › 35.25 绝缘件/下部饰板/密封件/车底保护 › 35.25.40 减震/屏蔽/绝缘垫 — 车系 668 · 车系 670 · 车系 900（车型 917, 918, 919）
AR09.40-D-6020-01AD
| 分开/连接涡轮增压器上的隔热板
|
|
|
编号
| 名称
| 发动机
900.9, 904.9
|
|
|
|
|
|
|
|
|
|
|
|
|
BA09.40-N-1004-01B
| 螺栓, 连接保护板到涡轮增压器
|
| Nm
| 25
|
编号
| 名称
| 发动机
900.9
在车型 668, 670 中
|
|
|
|
|
|
|
|
|
|
|
BA09.41-N-1009-01B
| 螺栓,连接保护板和增压空气歧管
| Nm
| 25
|

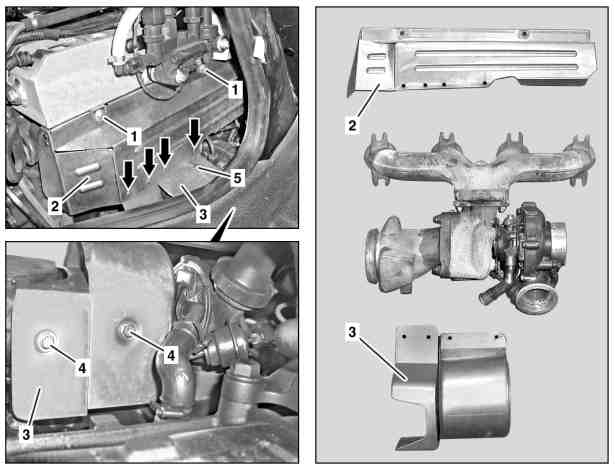

1 拆下螺栓(1)和螺栓(5)。
2 拆下铆接铆钉(箭头所示)和隔热板顶部(2)。
安装:使用合适的铆接铆钉。
3 松开螺栓(4)和隔热板底部(3)。
4 反序进行安装.
