ar0704d0100sd

拆卸/安装进气歧管压力传感器

类型 ar · 主题 07.04 · 版本 0107 · 2014-12-15

适用于：发动机 642, 646, 651 在车型906 发动机 651 在车型900'

所在位置

功能组 1 发动机 › 07 混合气制备 › 07.04 探测器，探头，传感器 — 车系 646 · 车系 651 · 车系 900 · 车系 906

EinPAS 15 发动机 › 15.30 进气/增压 › 15.30.12 传感器/开关/线束 — 车系 646 · 车系 651 · 车系 900 · 车系 906

同样适用于发动机/变速箱：642 ***

AR07.04-D-0100SD

拆卸/安装进气歧管压力传感器

20.11.2014

发动机

642, 646, 651 在车型906

发动机

651 在车型900

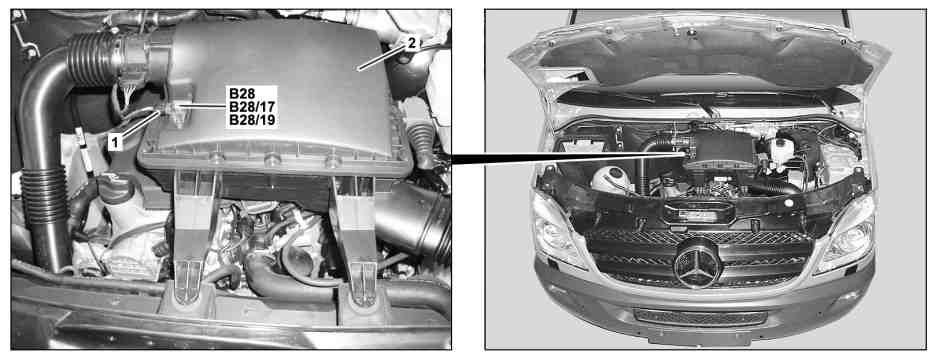

拆卸/安装进气歧管压力传感器

D07.52-0026-08

1

电气连接器

B28

进气歧管压力传感器 (适用于发动机 642.992/993, 646)

B28/19

进气歧管压力传感器 (适用于发动机 642.896/898)

2

空气滤清器外壳

B28/17

进气歧管压力传感器 (适用于发动机 651)

拆卸/安装

1

断开进气歧管压力传感器 (B28, B28/17 或 B28/19) 处的电气连接器 (1)

2

拆下进气歧管压力传感器 (B28, B28/17 或 B28/19) 上的螺钉/螺栓

3

将进气歧管压力传感器 (B28, B28/17 或 B28/19) 从空气滤清器外壳 (2) 中拉出

安装: 检查 O 形环, 必要时更换.

4

按照拆卸的相反顺序进行安装
