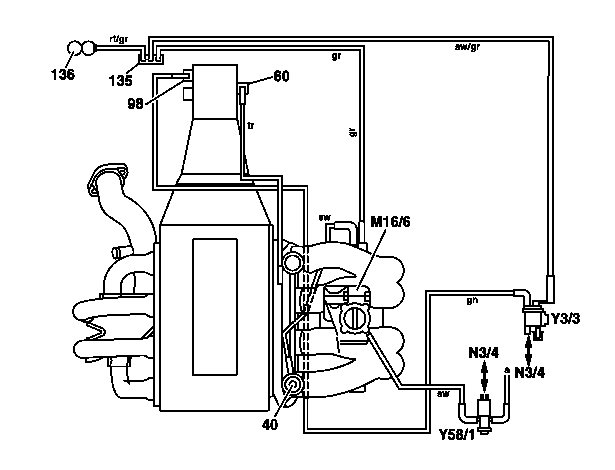

PP07.51-P-5000GG | Pnömatik şema (HFM) | 6.12.05 |
MOTOR 111.970 TİP 210.037 /237'de CODE (498) Japonya modeli ile
P14.30-0236-06
40 Membran basınç regülatörü
60 Modüler basınç vakum haznesi
98 Vites değiştirme noktasını yükseltme alçak basınç elemanı
135 Tek yönlü valf (alçak basınç beslemesi)
136 Vakum rezerv kabı
M16/6 Rölanti ayar tertibatı (LLR) ayar elemanı
N3/4 HFM kontrol ünitesi
Y3/3 Kumanda noktası yükseltmesi değiştirme valfı
Y58/1 Yakıt buharını geri kazandırma sistemi kumanda valfi
a Aktif karbon kabına
rt kırmızı
gr gri
gn yeşil
sw siyah
tr şeffaf
Atıfta bulunulan belgeler
- gf0751p3004d HFM yakıt beslemesi fonksiyonu
- gf1430p3012d Hava üfleme sistemi fonksiyonu
- gf4730p3013l Yakıt buharlaşma sisteminin fonksiyonu
