pp0751p5000dg

Pnömatik şema (HFM)

Tür pp · konu 07.51 · sürüm 0100 · 2006-07-21

Geçerli olduğu: MOTOR 104.995 TİP 210.055'te CODE (491)'li ABD modeli ile'

Konumu

Fonksiyon grubu 1 Motor › 07 Karışım hazırlama › 07.51 Benzin-püskürtme- ve ateşleme sistemi HFM — Seri 210 (modeller 055)

EinPAS 15 Motor › 15.45 Motor yönetimi › 15.45.1 Temel bilgi — Seri 210 (modeller 055)

Motorlar/şanzımanlar için de geçerli: 104 995

PP07.51-P-5000DG

Pnömatik şema (HFM)

6.12.05

MOTOR 104.995 TİP 210.055'te CODE (491)'li ABD modeli ile

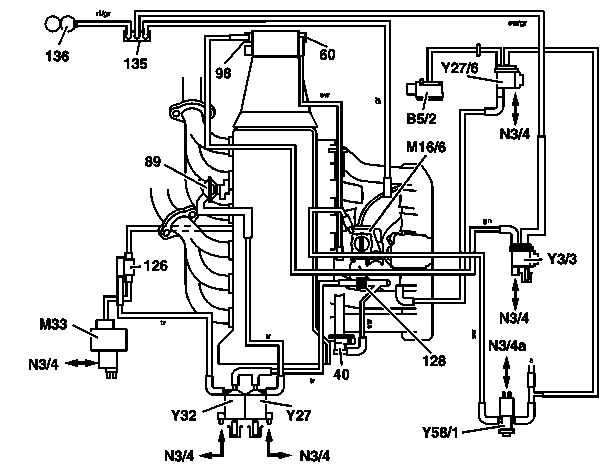

Pnömatik şema (HFM)

P14.30-0235-06

40 Membran basınç regülatörü

60 Modüler basınç vakum haznesi

89 Egzoz gazı geri gönderme valfi

98 Vites değiştirme noktasını yükseltme alçak basınç elemanı

126 Hava kapama valfı

128 Tek yönlü valf (vakum)

135 Tek yönlü valf (alçak basınç beslemesi)

136 Vakum rezerv kabı

B5/2 Arıza teşhis modülü basınç vericisi

M16/6 Rölanti ayar tertibatı (LLR) ayar elemanı

M33 Elektrikli hava pompası

N3/4 HFM kontrol ünitesi

Y3/3 Kumanda noktası yükseltmesi değiştirme valfı

Y27 ARF değiştirme valfı

Y27/6 Rejenerasyon denetimi değiştirme valfı (Purge-Flow)

Y32 Hava pompası değiştirme valfi

Y58/1 Yakıt buharını geri kazandırma sistemi kumanda valfi

a Aktif karbon kabına

rt kırmızı

gr gri

tr şeffaf

sw siyah

Yakıt beslemesi (HFM) fonksiyonu

GF07.51-P-3004D

Hava üfleme sistemi fonksiyonu

GF14.30-P-3012D

Yakıt buharlaşma sistemi fonksiyonu

GF47.30-P-3013L

Atıfta bulunulan belgeler
