gf4635p5100mcc

Elektrikli direksiyon sistemi tork sensörü yapı parçası açıklaması

Tür gf · konu 46.35 · sürüm 0101 · 2012-02-07

Geçerli olduğu: TİP 451.3 /4 CODE (V26) EPS hidrolik direksiyon (FFO) ile'

Konumu

Fonksiyon grubu 2 Şasi › 46 Direksiyon › 46.35 Elektrik kumandalı direksiyon — Seri 451 (modeller 3**, 4**)

GF46.35-P-5100MCC

Elektrikli direksiyon sistemi tork sensörü yapı parçası açıklaması

22.8.07

TİP 451.3 /4 CODE (V26) EPS hidrolik direksiyon (FFO) ile

Elektrikli direksiyon sistemi tork sensörü yapı parçası açıklaması

P46.35-2021-05

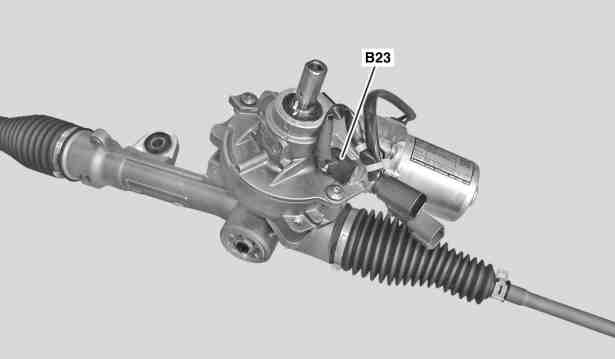

B23 Servo direksiyon tork sensörü

Yerleşim düzeni

Tork sensörü direksiyon çekme kolundadır ve direksiyon dişli kutusuna entegredir.

Görevi

Direksiyon simidi döndürelerek direksiyon çekme kolunda üretilen tork, tork sensörü tarafından okunur, gerilim sinyaline dönüştürülür ve direksiyon yardımının kumanda cihazına (N68) iletilir.
