P20.00-A100-79

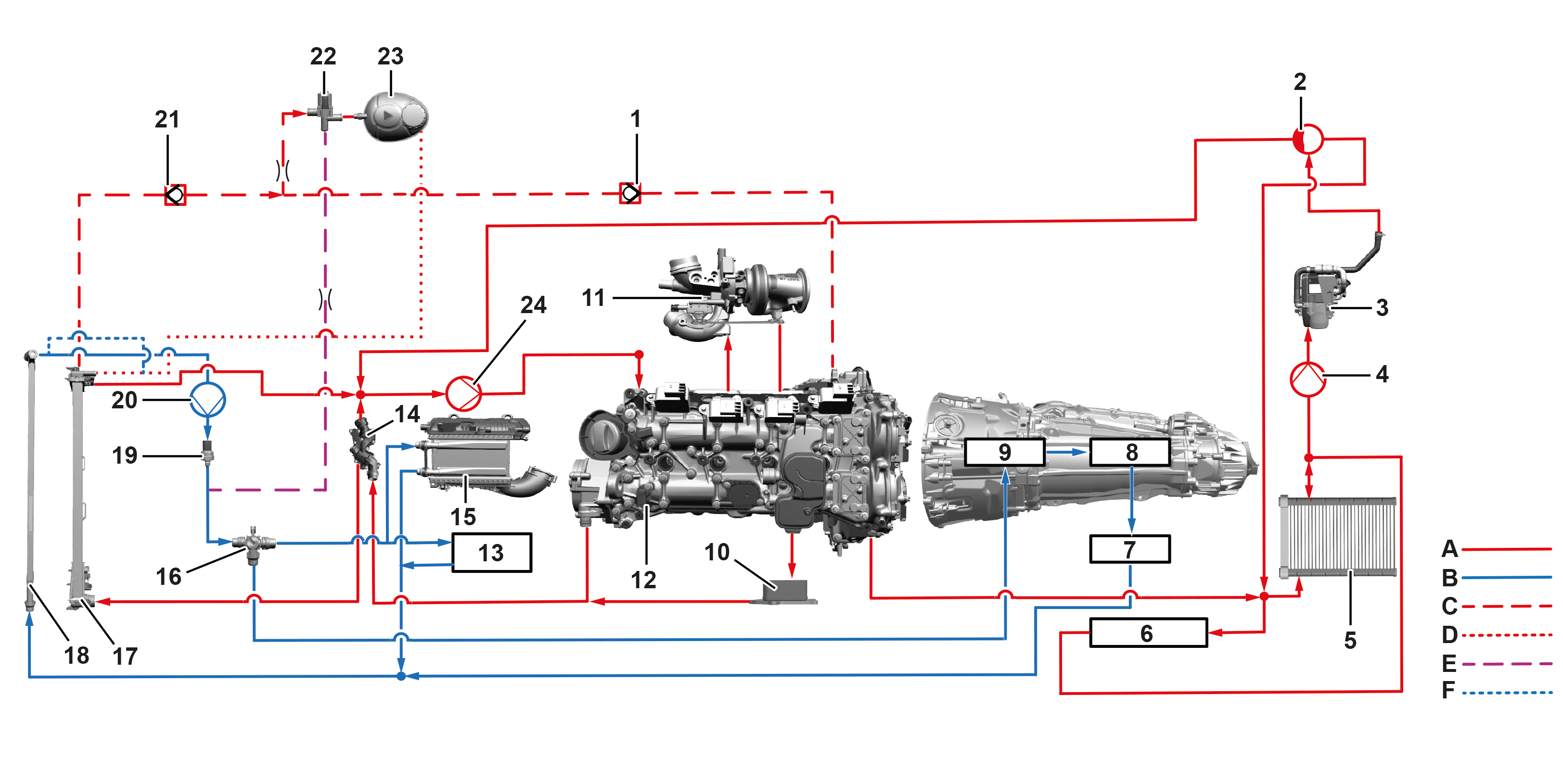

Soğutma maddesi devresi şematik görünümü |
1 | Tek yönlü valf | 11 | Egzoz turboşarj | 21 | Tek yönlü valf | ||
2 | Kalorifer kumanda değiştirme valfı | 12 | Motor bloğu | 22 | Termik kesme valfı | ||
3 | İlave kalorifer | 13 | E-Boost | 23 | Soğutma maddesi dengeleme kabı | ||
4 | Soğutma maddesi pompası (elektrik tahrikli) | 14 | Soğutma maddesi termostatı | 24 | Soğutma maddesi pompası | ||
5 | Kalorifer ısı değiştiricisi | 15 | Turboşarj hava radyatörü (intercooler) | A | Motor soğutma devresi | ||
6 | İlave ısıtıcı sıcak suyu | 16 | Döner itici valfı | B | Şanzıman ve turboşarj hava soğutması için düşük ısı devresi | ||
7 | Şanzıman yağı ısı değiştiricisi | 17 | Motor radyatörü | C | Motor soğutma devresi geri dönüşü | ||
8 | E-makine | 18 | Turboşarj hava soğutması ve şanzıman yağ soğutması düşük ısı soğutucusu | D | Motor soğutma devresi hava tahliyesi | ||
9 | Güç elektroniği | 19 | Soğutma maddesi ısı sensörü | E | Düşük ısı hava tahliye hattı | ||
10 | Motor yağı soğutucusu | 20 | Soğutma maddesi pompası | F | Şanzıman ve turboşarj hava soğutması için düşük ısı devresi hava tahliyesi |
