Tavan kaplamasının boyanmasında montaj ve muhafaza çalışmaları

AR98.00-D-0213TS

Tavan kaplamasının boyanmasında montaj ve muhafaza çalışmaları

07.09.2018

Tip

907, 910

1

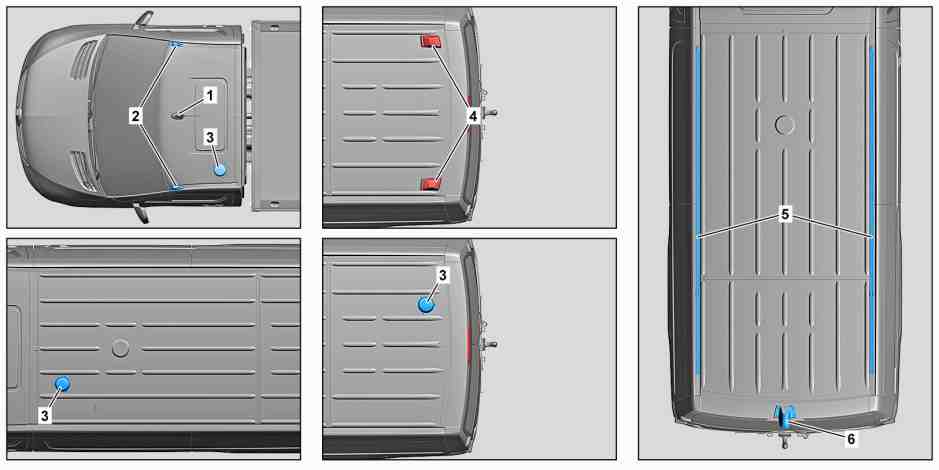

Anten ayaklı tavan anteni

4

Sinyal lambaları (Tip 907.6/7, 910.6 Code LB3 (tavan üzerine ilave arka düz sinyal lambaları) ile)

2

Çevre aydınlatmaları (Tip 907.1/2, 910.1 Code L07 (çevre aydınlatmaları) ile)

5

Tavan taşıyıcısı için sabitleme rayları (Tip 907.6/7, 910.6 Code D13 (tavan taşıyıcısı için sabitleme rayları) ile)

3

Döner tepe uyarı lambası (Tip 907.1/2, 910.1 Code LB8 (sarı, sol ön döner tepe ikaz lambası) ile, Tip 907.6/7, 910.6 Code LB7 (sarı, sağ arka ve sol ön döner tepe ikaz lambaları) ile)

Tip 907.1 üzerinde gösterilmiştir

Tip 907.2'de gösterilmiştir

Tip 907.733 üzerinde gösterilmiştir

Tip 907.733 üzerinde gösterilmiştir

Tip 907.655 Code D22 (arka tavanda sabit cam) ile gösterilmiştir

Tip 907.655 Code D22 (arka tavanda sabit cam) ile gösterilmiştir

Departman açıklaması

Tamir boyası ile ilgili hatırlatmalar

AH98.00-P-9408-02A

Departman açıklaması

Cam bölgesindeki karoseri flanşının boyanması ile ilgili genel açıklamalar

AH98.00-P-9408-06A

Boyama esnasında örtme ile ilgili genel açıklamalar

AH98.00-P-0200-01BK

Örtülmesi, yapışkanlı bant ile örtülmesi

1

Anten ayaklı tavan antenini (1) sökün.

AR82.62-D-1220TS

2

Çevre lambalarını (2) sökün.

Tip 907.1/2, 910.1
kod L07 ile (Çevre pozisyon lambaları)

 Bunun için cıvataları sökün.

3

Tepe lambalarını (3) sökün.

Tip 907.1/2, 910.1
kod LB8 ile (Sol ön sarı döner ikaz lambası)
Tip 907.6/7, 910.6
kod LB7 ile (Çevre lambaları ön sol ve arka sağ, sarı)

 Bunun için somunları sökün.

4

Sinyal lambalarını (4) sökün.

Tip 907.6/7, 910.6

 Bunun için somunları sökün.

5

Tavan fanlarını sökün.

Tip 907.6, 910.6
kod H72 ile (Elektrikli tavan fanı II)

AR83.10-D-0004TS

6

Tavan taşıyıcısının (5) sabitleme raylarını sökün.

Tip 907.6/7, 910.6
kod D13 ile (Port bagaj için tespit kızağı)

 Bunun için somunları sökün.

7

Tavan klima ünitesini sökün.

Tip 907.6/7 Code H08 (güçlendirilmiş tavan klima tertibatı) veya Code HH7 (temel tavan klima tertibatı) veya Code HK4 (güçlendirilmiş arka klima tertibatı) ile

AR83.50-D-7990TSR

8

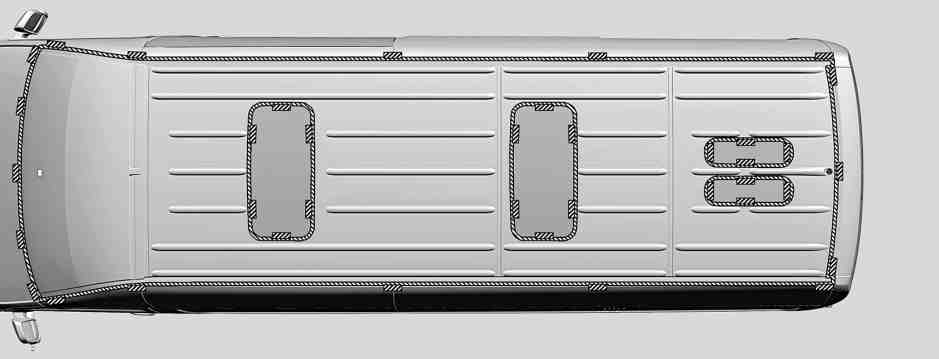

Tüm boşlukları kapatıcı bant ile yapıştırarak kapatın.

 Bkz: http://xentryportal.mercedes-benz.com sayfasındaki "Boya tekniği kılavuzu" başlığı.

9

Mevcut pencereyi yuvarlak şekilde tavana yapıştırın.

Tip 907.6, 910.6
kod D22 ile (Tavanda sabit arka cam)

 Bkz: http://xentryportal.mercedes-benz.com sayfasındaki "Boya tekniği kılavuzu" başlığı.

10

Tavan kaplamasının çevresini yapışkan bant ile kapatın.

 Bkz: http://xentryportal.mercedes-benz.com sayfasındaki "Boya tekniği kılavuzu" başlığı.

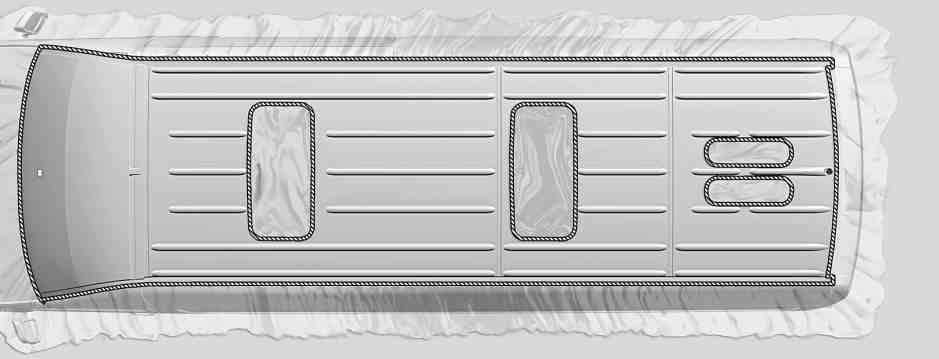

11

Komple aracı folyo ile örtün.

 Bkz: http://xentryportal.mercedes-benz.com sayfasındaki "Boya tekniği kılavuzu" başlığı.
