Bagajın yan tarafındaki kaplamanın sökülmesi, takılması

AR68.30-P-4800FR

Bagajın yan tarafındaki kaplamanın sökülmesi, takılması

29.11.2017

Tip

257

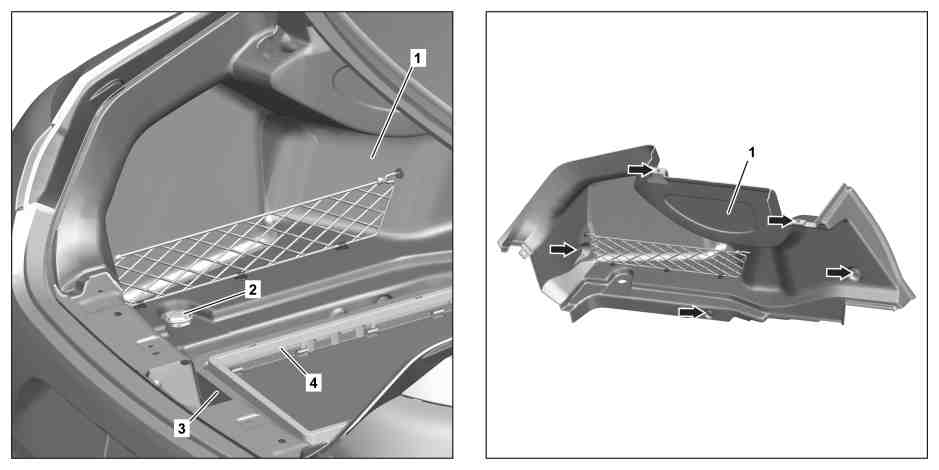

Tip 257'de Code 287 (katlanabilir arka koltuk sırt dayanakları) ile ve Code B01 (48V teknolojisi) ile ve Code 30P (eşya gözü paketi) ile sol araç tarafında gösterilmiştir

1

Bagaj yan tarafındaki kaplama

3

Tespit yuvası

2

Germe halkası

4

Muhafaza gözü

 İkaz

Kaputların, kapıların, kapakların ve sürgülü tavanın sökülmesi, takılması ve ayarlama çalışmaları esnasında parmakların sıkışması veya ezilmesi nedeniyle yaralanma tehlikesi

Yapı parçalarının hareket ettirilmesi esnasında vücudun herhangi bir kısmı veya uzuvu hareket sahası içinde bulunmamalıdır.

AS00.00-Z-0011-01A

HANDS-FREE ACCESS (eller serbest erişim) için açıklama

AH80.61-P-0001-01A

 

Sökülmesi, takılması

1

Arka orta parça kaplamasını sökün

AR68.30-P-4786FR

2

Bagaj tabanı ön parçasını sökün

AR68.80-P-0005FR

3

Tespit yuvasını (3) eşya kutusu (4) ile çıkarın

Tip 257
kod 30P ile (Eşya koyma yeri paketi)
Tip 257
kod B01 ile (48V-Teknolojisi)

4.1

Germe halkasını (2) sökün

Tip 257
kod 287 ile (Arkada koltuk sırt dayanakları katlanabilir)

 Yük sabitleme/tespit halkası cıvatası karoseriye

*BA68.50-P-1001-03J

4.2

Ağ kancalarını sökün

Tip 257
kod 287 hariç (Arkada koltuk sırt dayanakları katlanabilir)

5

Tutucu klipsleri (oklar) sökün

6

Bagajdaki yan kaplamayı (1) sökün

7

Takma işlemi, sökme işleminin tersi sırasında olmalıdır

 Yük tespiti

Numara

Adlandırma

Tip 257

BA68.50-P-1001-03J

Yük sabitleme/tespit halkası cıvatası karoseriye

Nm

24
