Arka taraftaki yan kaplamanın sökülmesi, takılması

AR68.30-P-4780MEM

Arka taraftaki yan kaplamanın sökülmesi, takılması

07.04.2020

Tip

167.9

kod M036 ile (Maybach modeli)

Sol araç tarafında Code 224 (arka tekli koltuk tertibatı dizaynı) ile gösterilmiştir

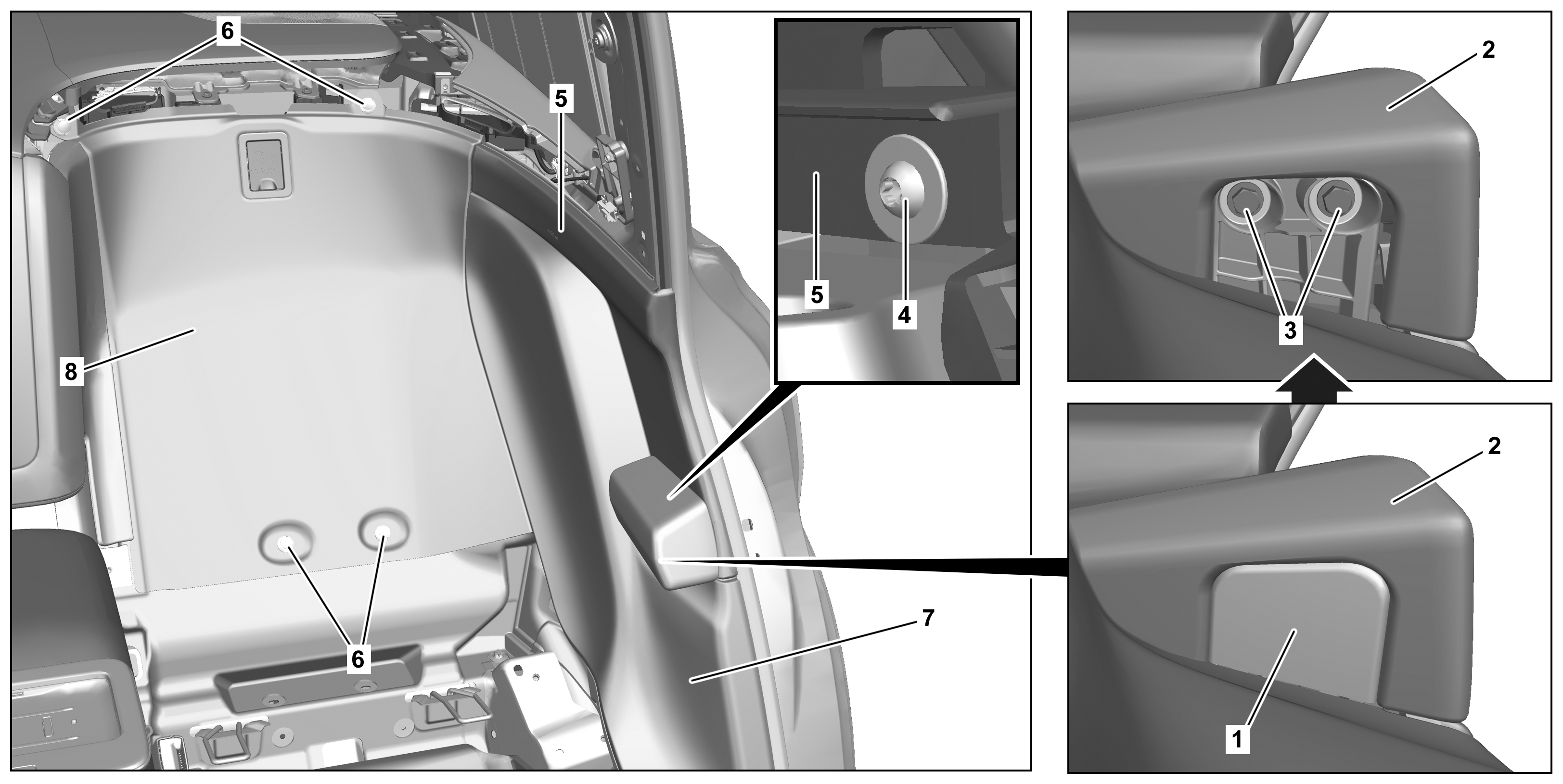

1

Muhafaza kapağı

5

Üst yan kaplama

2

Kol dayanağı

6

Gerdirme perçinleri

3

Cıvatalar

7

Alt yan kaplama

4

Cıvata

8

Arka panel kaplaması

Aracın sol tarafında gösterilmiştir

7

Alt yan kaplama

8

Arka panel kaplaması

9

Cıvatalar

Emniyetle ilgili yapı parçaları üzerine açıklamalar

AH00.00-Z-0019-01A

 

Sökülmesi, takılması

1

Arkadaki koltuk sırt dayanaklarını sökün.

AR91.12-P-1713MEM

2

Arka koltuğun arkasındaki süs çıtalarını sökün.

AR68.30-P-1460MEM

3

Arka biniş çıtasını sökün.

AR68.30-P-4100ME

4

Muhafaza blendajını (1) kol dayanağındaki (2) klipslerinden ayırın ve çıkarıp alın.

5

Cıvataları (3) sökün ve kol dayanağını (2) çıkarıp alın.

6

Cıvatayı (4) sökün.

7

Üst yan kaplamayı (5) klipslerinden ayırın ve çıkarıp alın.

 Uzun kama

*115589035900

8

Gerdirme perçinlerini (6) sökün.

 Sökme aleti

*000589956300

9

Alt yan kaplamayı (7) klipslerinden çıkarın ve arka panel kaplamasıyla (8) birlikte araçtan çıkarın.

 Montaj: Alt yan kaplamasındaki (7) ve karoserideki sabitleme klemenslerinin yerine doğru oturduğuna dikkat edin.

 Uzun kama

*115589035900

10

Cıvataları (9) çıkarın ve alt yan kaplamayı (7) arka panel kaplamasından (8) alın.

Alt yan kaplama (7) yenilendiğinde.

11

Takma, sökme işleminin tersi sırasında olmalıdır.
