B direğindeki kaplamanın sökülmesi, takılması

AR68.30-P-4700H

B direğindeki kaplamanın sökülmesi, takılması

08.03.2019

Tip

240.0

Tip

240.1

kod 215 hariç (Ayırma duvarı)

kod 302 hariç (Şeffaf camlı ayırma plakası)

kod 303 hariç (Şeffaf camlı ve perdeli ayırma plakası)

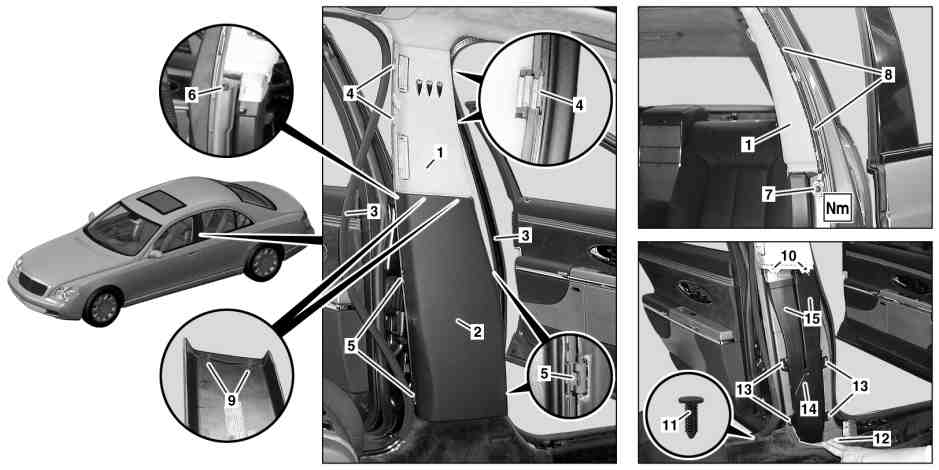

Tip 240.078'de gösterilmiştir

1

B direği üst kaplaması

6

Cıvata

11

Klips

2

B direği alt kaplaması

7

Cıvata

12

Taban kaplaması

3

Kenar koruması

8

Pencere hava yastığı tutma bandı

13

Somunlar

4

Tutma mandalları

9

Kılavuzlar

14

Hava dağıtıcı kanalı

5

Tutma mandalları

10

Yuvalar

15

Hava kanalı

1

B direği üst kaplaması

16

Elektrik soket bağlantısı

17

Elektrik soket bağlantısı

18

Elektrik soket bağlantısı

 

Sökülmesi, takılması

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

1

Ön koltuğu tamamen öne doğru sürün ve koltuk sırt dayanağını dik konuma getirin

2

Şase kablosunu aküden sökün

AR54.10-P-0003H

3

Ön kapıdaki biniş yeri çıtasını sökün

AR68.30-P-4100H

4

Arka kapıdaki biniş yeri çıtasını sökün

Tip 240.0

AR68.30-P-4100HA

Tip 240.1

AR68.30-P-4100HB

5

Kenar korumasını (3) çift taraflı üst B direği kaplamasının (1) ve alt B direği kaplamasının (2) bölgesinden çekin

6

Tutma mandallarını (5) montaj kaması ile B direğinden bastırın

 Montaj: Tutma mandallarını (5) alt B-direği kaplamasından (2) çıkarıp alın ve B-direği üzerine takın.

 Montaj kaması

*110589035900

7

Alt B direği kaplamasını (2) aşağıya doğru çekin ve çıkarıp alın

 Montaj: Alt B direği kaplamasının (2) kılavuzları (9) üst B direği kaplamasının (1) yuvalarını (10) kavramalıdır.

8

Üst B direği kaplamasının (1) cıvatasını (6) B direğinden sökün

9

Cıvatayı (7) sökün ve pencere hava yastığı tutma bandını (8) üst B direği kaplamasının (1) kanalından çıkarıp alın

 Cam hava yastığı tutma bandının cıvatası

*BA91.60-P-1008-01A

10

Klipsi (11) dışarı çekin ve taban kaplamasını (12) B direğinden alt somunlara (13) erişilebilene kadar çekin

11

Somunları (13) hava dağıtıcı kanalından (14) yakl. 1 tur çözün

12

Hava dağıtıcı kanalı (14) aşağıya doğru itin ve her iki hava kanallarını (15) üst B direği kaplamasından (1) çözün

13

Tutma mandallarını (4) montaj kaması ile B-direğinden kaldırın ve üst B-direği kaplamasını (1) çıkarıp alın

 Montaj kaması

*110589035900

14

Elektrik soket bağlantısını (16) ayırın

15

Elektrik soket bağlantılarını (17, 18) ayırın ve üst B direği kaplamasını (1) çıkarıp alın

16

Takma işlemi, sökme işleminin tersi sırasında olmalıdır

 Hava yastığı

Numara

Adlandırma

Tip 240

BA91.60-P-1008-01A

Cam hava yastığı tutma bandının cıvatası

Nm

5
