ar6830d5577ts

Ön camın üzerindeki gözün sökülmesi, takılması

Tür ar · konu 68.30 · sürüm 0100 · 2019-06-14

Geçerli olduğu: Tip 907, 910

Konumu

Fonksiyon grubu 3 Karoseri › 68 İç donanım › 68.30 Kaplama, Çıtalar — Seri 907 · Seri 910

EinPAS 37 İç donanım › 37.55 Eşya koyma gözleri/Kaplar/Tutucular › 37.55.40 Bagaj gözü/muhafaza gözü/eşya gözü/kap — Seri 907 · Seri 910

AR68.30-D-5577TS

Ön camın üzerindeki gözün sökülmesi, takılması

02.05.2018

Tip

907, 910

Ön camın üzerindeki gözün sökülmesi, takılması

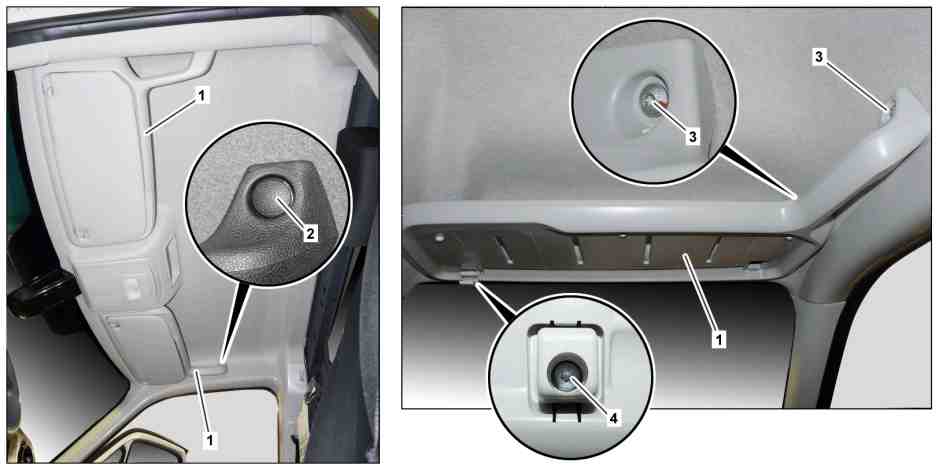

D68.30-2523-79

Araç sağ tarafında gösterilmiştir

1

Muhafaza gözü

3

Cıvata

2

Muhafaza kapağı

4

Cıvata

Departman açıklaması

Araç iç mekanındaki tamir çalışmalarının yapılması ile ilgili hatırlatmalar

AH68.00-N-0001-01S

Sökülmesi, takılması

1

İlgili güneş blendajını sökün.

AR68.60-D-5480TS

2

Cıvatayı (4) sökün.

3

Muhafazayı (2) sökün.

4

Kitlenebilir eşya gözünü ön cam üzerinden açın.

Tip 907, 910
kod FQ6 ile (Ön cam üst tarafında eşya koyma yeri, 1 göz)

5

Cıvataları (3) sökün ve gözü (1) çıkarıp alın

Montaj: Cıvataları (3) ayrıca cıvatayı (4) ilk olarak hafif şekilde elle yerleştirin ve ardından cıvataları (3) sıkın.

Eşya gözü/cam hava yastığı cıvatası karoseriye

*BA68.30-N-1001-01TS

6

Takma, sökme işleminin tersi sırasında olmalıdır.

Kaplamalar, süs çerçevesi

Numara

Adlandırma

Tip 907, 910

BA68.30-N-1001-01TS

Eşya gözü/cam hava yastığı cıvatası karoseriye

Nm

7

Atıfta bulunulan belgeler
