ar3330s062004ev

Ön aks milini ön aks mili flanşından bastırarak sökün

Tür ar · konu 33.30 · sürüm 0101 · 2012-05-04

Geçerli olduğu: TYP 639.603 /703 mit MOTOR 780.994 mit CODE (MA0) E-CELL 60 kW

Konumu

Fonksiyon grubu 2 Şasi › 33 Ön aks › 33.30 Tahrik, İstavrit dişli düzeni, Tahrik mili — Seri 639 (modeller 603, 703)

EinPAS 17 Tahrik aksamı/Aks › 17.50 Ön aks › 17.50.51 Aks mili/Tahrik mili — Seri 639 (modeller 603, 703)

Motorlar/şanzımanlar için de geçerli: 780 994

AR33.30-S-0620-04EV

Ön aks milini ön aks mili flanşından bastırarak sökün

Ön aks milini ön aks mili flanşından bastırarak sökün

Çektirme ve takma el aleti

210 589 03 43 00

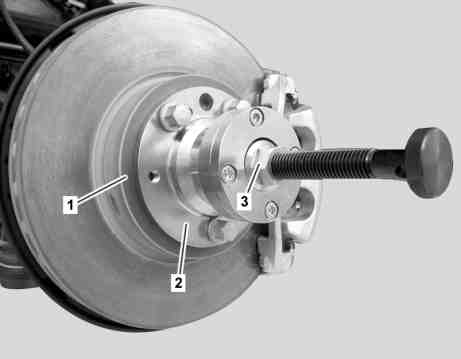

Ön aks milini ön aks mili flanşından bastırarak sökün

S33.30-4520-11

1 Çektirme ve takma el aletini (2) üç bijon ile ön aks mili flanşına (1) tespit edin.

2 Baskı parçasını (3) çektirme ve takma el aletinde (2) döndürün ve ön aks milini, ön aks mili flanşından (1) bastırarak çıkarın.
