Egzoz manifoldu sıkma şeması

Tür ar · konu 09.40 · sürüm 0106 · 2018-10-09

Geçerli olduğu: Motor 651 Tip 166, 172, 204, 205, 207, 212, 218, 221, 222, 253'de

Konumu

Fonksiyon grubu 1 Motor › 09 Hava emme sistemi, turbo sistemi › 09.40 Turbo şarj — Seri 166 · Seri 172 · Seri 204 · Seri 205 · Seri 207 · Seri 212 · Seri 218 · Seri 221 · Seri 222 · Seri 253 · Seri 651

EinPAS 15 Motor › 15.40 Egzoz sistemi/egzoz emisyon iyileştirme sistemi › 15.40.41 Manifold/boru/susturucu/egzoz gazı hortumu — Seri 166 · Seri 172 · Seri 204 · Seri 205 · Seri 207 · Seri 212 · Seri 218 · Seri 221 · Seri 222 · Seri 253 · Seri 651

AR09.40-P-6020-11CD

Egzoz manifoldu sıkma şeması

Motor

651 Tip 166, 172, 204, 205, 207, 212, 218, 221, 222, 253'de

Egzoz gazı manifoldu

Numara

Adlandırma

Motor 651

BA14.10-P-1001-01P

Egzoz manifoldu somunu çelik egzoz manifoldunda silindir kafasına

Nm

30

Egzoz gazı manifoldu

Numara

Adlandırma

Motor 651

BA14.10-P-1003-01P

Egzoz manifoldu somunu dökme egzoz manifoldunda silindir kafasına

1. Kademe

Nm

15

2. Kademe

Nm

35

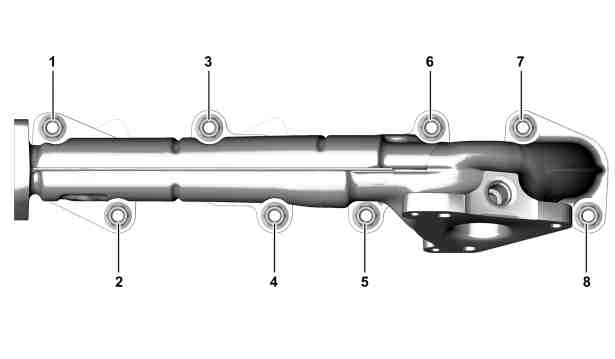

Egzoz manifoldu sıkma şeması

Dökme egzoz manifoldu ve çelik egzoz manifoldu için farklı sıkma şemasına dikkat edin.
Dökme egzoz manifoldunda sıkma şeması
Montaj macunu veya benzerini kullanmayın.

1

Somunu (4) ve ardından somunu (6) öngörülen sıkma torkunun 1. kademesiyle sıkın   .



2

Somunları (1'den 8'e kadar) artan sırada öngörülen sıkma torkunun 2. kademesiyle sıkın   .



Çelik egzoz manifoldunda sıkma şeması
Montaj macunu veya benzerini kullanmayın.

3

Somunları (1'den 8'e kadar) artan sırada öngörülen sıkma torku ile sıkın   .


D14.10-1021-05
