ar6430d579402a
Preparing right inner corner pillar paneling for installation
ประเภท ar · หัวข้อ 64.30 · เวอร์ชัน 0109 · 2006-10-31
ใช้กับ: MODEL 901.06 /36 /37 /46 /66 /67, 902.06 /07 /36 /37 /46 /47 /66 /67, 903.06 /07 /36 /37 /46 /47 /66 /67, 904.06 /36 /46 /66 MODEL 690.63 /64
ไม่มีใน “th” แสดงเป็น อังกฤษ
ตำแหน่ง
กลุ่มฟังก์ชัน 3 Body › 64 Rear wall and rear end › 64.30 Corner paneling — ซีรีส์ 690 (รุ่น 63*, 64*) · ซีรีส์ 901 (รุ่น 06*, 36*, 37*, 46*, 66*, 67*) · ซีรีส์ 902 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 903 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 904 (รุ่น 06*, 36*, 46*, 66*)
EinPAS 35 Body/frame/detachable parts › 35.31 Rear panel/rear end › 35.31.30 Rear panel/rear end — ซีรีส์ 690 (รุ่น 63*, 64*) · ซีรีส์ 901 (รุ่น 06*, 36*, 37*, 46*, 66*, 67*) · ซีรีส์ 902 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 903 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 904 (รุ่น 06*, 36*, 46*, 66*)
EinPAS 35 Body/frame/detachable parts › 35.34 Sidewall › 35.34.45 column — ซีรีส์ 690 (รุ่น 63*, 64*) · ซีรีส์ 901 (รุ่น 06*, 36*, 37*, 46*, 66*, 67*) · ซีรีส์ 902 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 903 (รุ่น 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · ซีรีส์ 904 (รุ่น 06*, 36*, 46*, 66*)
AR64.30-D-5794-02A
| Preparing right inner corner pillar paneling for installation
|
|
|
WE58.40-Z-1001-03A
| Drill (electric/pneumatic)
|
WE58.40-Z-1003-03A
| Angle grinder (electric/pneumatic)
|
WE58.40-Z-1005-03A
| Wet/dry vacuum cleaner
|
Number
| Designation
| Order number
|
BR00.45-Z-1001-07A
| Zinc dust paint suitable for spot welding
| A 000 986 34 42
|

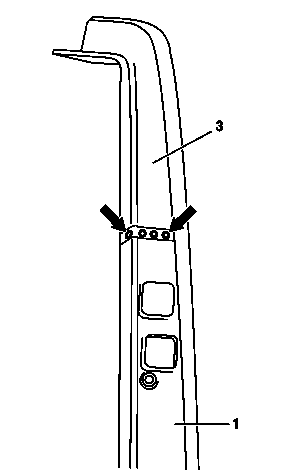

1 Cut spot welds out of right inner corner pillar paneling (1) and remove upper section (3) (arrows).
2 Punch 6 mm dia. holes in right inner corner pillar paneling (1) (arrows).
3 Grind right inner corner pillar paneling (1) on both sides in marked area (6) and coat with zinc dust paint.
4 Hold right inner corner pillar paneling (1), align and clamp.
