gf4635p000102fl

Dispunerea componentelor servodirecţie electrică (ES)

Tip gf · temă 46.35 · versiune 0102 · 2013-01-22

Valabil pentru: MODEL 212

Încadrare

Grupă funcțională 2 Sistem de rulare › 46 Direcţie › 46.35 Direcţie electrică — Seria 212

EinPAS 22 Direcţie › 22.15 Servodirecţie › 22.15.1 Informaţie de bază — Seria 212

GF46.35-P-0001-02FL

Dispunerea componentelor servodirecţie electrică (ES)

MODEL

212

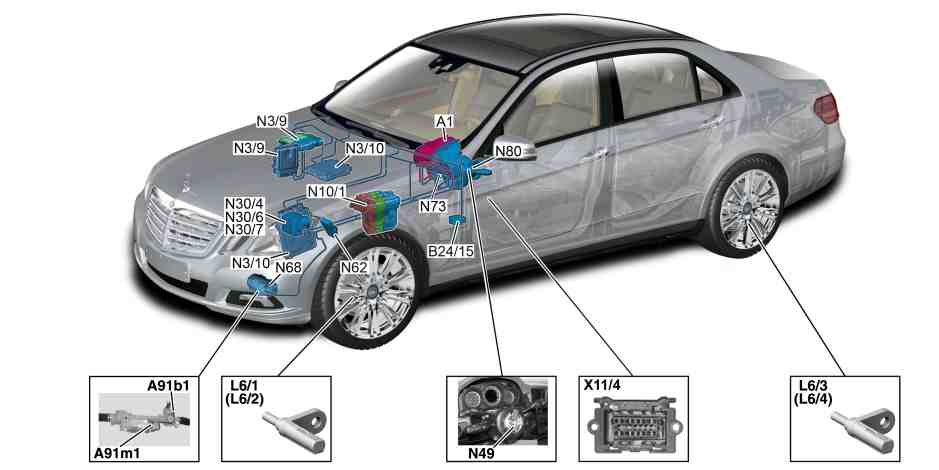

Dispunerea componentelor servodirecţie electrică (ES)

P46.35-2061-79

A1

Kombiinstrument

L6/4

Senzor de turaţie punte spate dreapta

N49

Senzor unghi de direcţie

A91b1

Senzor de cuplu servodirecţie electrică

N3/9

Calculatorul CDI (la motor Diesel)

N62

Calculator sistem de parcare (cu COD 230 (asistenţă parcare optimizată) sau cu COD 220 (PARKTRONIC))

A91m1

Servomotor servodirecţie electrică

N3/10

Calculatorul ME (la motor pe benzină)

N68

Calculator servodirecţie electrică

B24/15

Senzor viteză de rotaţie, accelerare transversală şi longitudinală

N10/1

Calculatorul SAM cu modul de siguranţe şi relee faţă

N73

Calculatorul contact electronic

L6/1

Senzor turaţie punte faţă stânga

N30/4

calculator program electronic de stabilitate (în afară de COD 233 (DISTRONIC PLUS), în afară de COD 990 (autovehicule AMG), cu excepţia hibrid)

N80

Calculatorul modul coloană volan

L6/2

Senzor turaţie punte faţă dreapta

N30/6

Calculatorul sistem recuperativ de frânare (la hibrid)

X11/4

Mufă diagnoză

L6/3

Senzor de turaţie punte spate stânga

N30/7

Calculatorul program electronic de stabilitate Premium (cu cod 233 (DISTRONIC PLUS) sau cu COD 990 (autovehicule AMG), cu excepţia hibrid)
