GF42.60-B-2000X | Funcionamento da geração de ar comprimido | 10.02.16 |
Veículo 664.231, 664.238, 664.239
B42.60-0079-11
1.01 Compressor de ar
4.03 Válvula protetora de quatro circuitos
5.01 Reservatório de ar comprimido
6.05 Válvula reguladora de pressão e filtro de ar

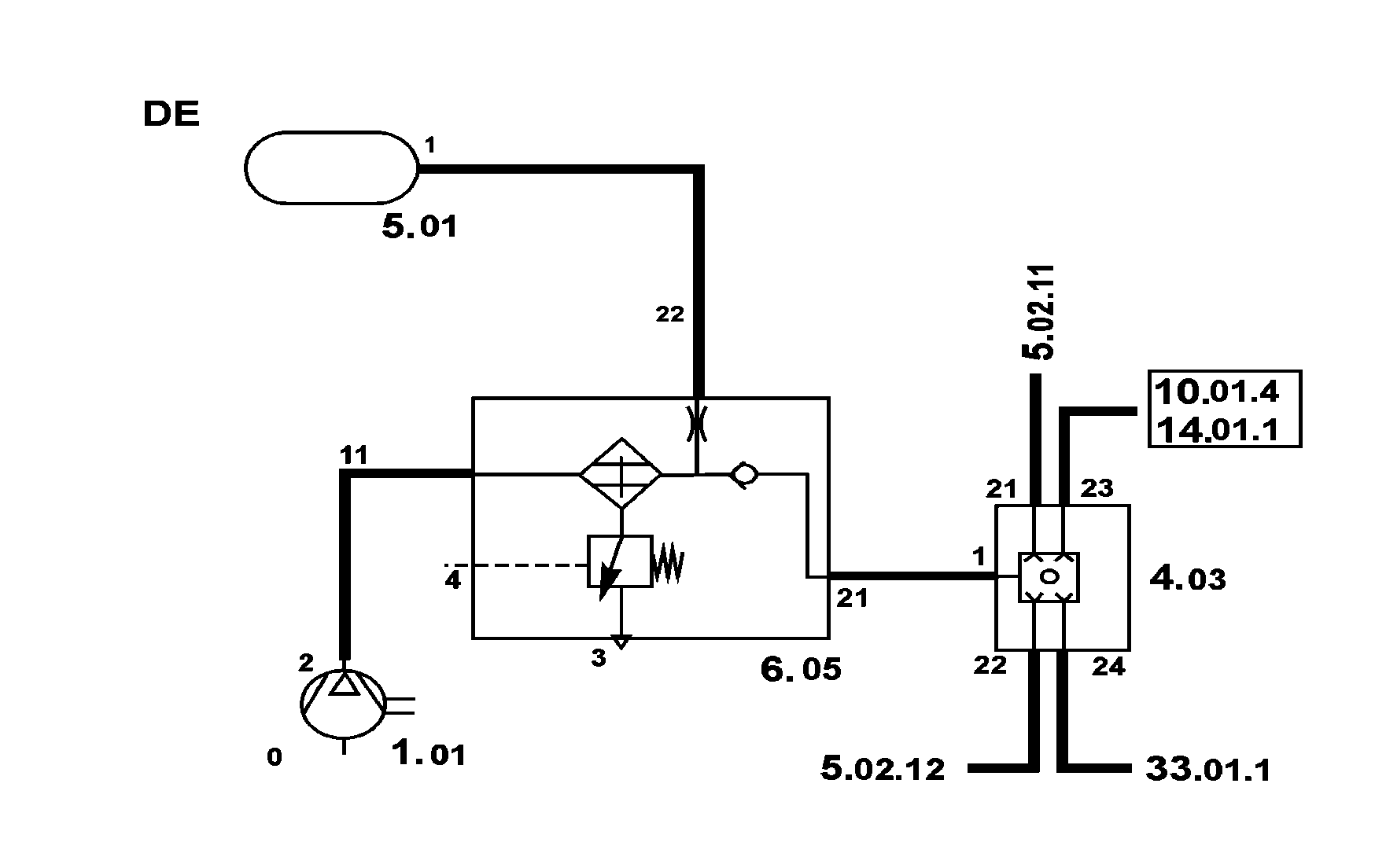

B42.60-0288-11
Veículos 688.276
1.01 Compressor de ar
4.03 Válvula protetora de quatro circuitos
5.01 Reservatório de ar comprimido
6.05 Válvula reguladora de pressão e filtro de ar
Funcionamento
O ar ao ser comprimido pelo compressor (1.01), segue para o filtro de ar (6.05) que possui uma válvula reguladora de pressão incorporada.
Após efetuar a filtragem seguida da regulagem da pressão pneumática do ar comprimido, a válvula reguladora de pressão incorporada no filtro de ar (6.05) envia o ar para o reservatório de ar comprimido (5.01) e para a válvula de quatro circuitos (4.03).
O reservatório de ar comprimido (5.01) armazena o ar, e o usa para efetuar a limpeza do filtro da válvula (6.05).
A válvula protetora de quatro circuitos (4.03) distribui o ar comprimido para os diversos circuitos pneumáticos do sistema de freio (freio de serviço, freio de estacionamento, circuitos auxiliares, etc). Além de garantir uma pressão mínima em cada um dos circuitos.
| Descrição de funcionamento - sistema de freio | ||
| Compressor de ar - disposição, finalidade, estrutura e funcionamento | ||
| Secador de ar de uma camara com regulador de pressão - disposição, finalidade, estrutura e funcionamento | ||
| Válvula de retenção - disposição, finalidade, estrutura e funcionamento | ||
| Válvula protetora de 4 circuitos - disposição, finalidade, estrutura e funcionamento |
Documentos referenciados
- gf4260b0001a Descrição de funcionamento - sistema de freio
- gf4260b3001a Compressor - descrição do componente
- gf4260b3023aa Válvula de retenção - descrição do componente
- gf4260b310001a Secador de ar de um compartimento com regulador de pressão - funcionamento
- gf4260b3110a Válvula protetora de 4 circuitos - disposição, finalidade, estrutura e funcionamento
